Rugosímetros

Normas

• ISO 4287
• ANSI B46.1
• DIN 4768
• JIS B601

Ficha técnica

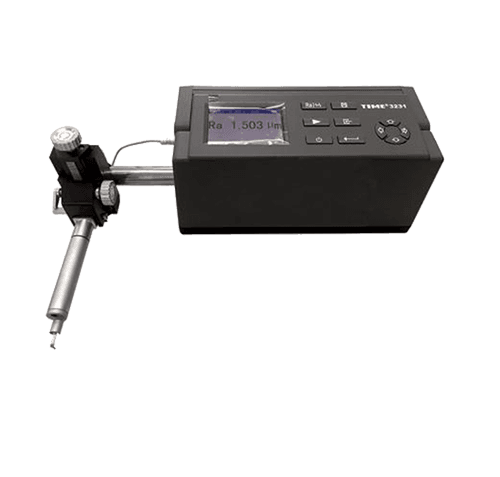

TIMESurf

ra a la PC a través de RS232 con él software avanzado TIMESurf para PC para una mayor gestión de análisis, y los datos se pueden almacenar en un archivo de Exc…

Especificaciones clave

Rango / capacidad

Ra: 0.05-10.00 µm / 1.000-400.0 µin

Exactitud

No más de 10%

Ficha técnica

Pantalla

4 dígitos, 10 mm LCD, iluminación azul -backlight

Parámetros

Ra, Rz

Rango de Pantalla

Ra: 0.05-10.00 µm / 1.000-400.0 µin

Exactitud

No más de 10%

Variación del valor en pantalla

No más de 6%

Resolución

0.001μm si la lectura es ≤ 10μm

Energía

Batería recargable de Ion litio

Condiciones de operación-manejo

Temperatura 0~ 50°C

Dimensiones

140 × 57 × 48 mm (5.5 × 2.2 × 1.89 pulgadas)

Peso

Aproximadamente 420gr

Principio de prueba

Inductancia

Radio en sonda

10 µm

Material del puntero de la sonda

Diamante

Fuerza de medición de sonda

16 mN (1.6 gf)

Angulo de sonda

90°

Radio Vertical del cabezal de la guía

48mm

Máximo recorrido del sensor

17.5mm/0.7pulgada

Longitud del viaje

0.25mm / 0.8mm / 2.5mm - Seleccionables

Longitud de evaluación

1~5 longitud de viaje opcional

Longitud de prueba 0.25mm

Vt=0.135mm/s

Especificaciones clave

Rango / capacidad

400μm.

Exactitud

Menor o igual a ± 10%.

Normas

• ISO 1997
• JIS 2001

Ficha técnica

Multi-parámetros

de medición: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Rδc, RΔq, RΔa, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, P…

disponible

onectar a la impresora BLUE-TA230 (disponible) para imprimir todos los parámetros y gráficos.

Rango de medición

400μm.

Longitud de corte

08mm, 0.25mm, 0.8mm, 2.5mm seleccionable.

Exactitud

Menor o igual a ± 10%.

Especificaciones clave

Rango / capacidad

Ra, Rq: 0.01 - 40 µm, Rz, Ry, Rp, Rt, R3z: 0.02 - 160 µm, Sm, S: 2 - 4000 µm, tp: 1 - 100% (%Ry)

Ficha técnica

Parámetros de Rugosidad

Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rm, R3z, S, Sm, Sk, tp

Grabado de perfil de magnificación

Vv:200 x -- 20000x Vh:20x, 50x, 200x

Sistema de Medición Métrico

µm, Imperial µ pulgadas

Resolución de Pantalla

0.001 µm/ 0.04 µ pulgadas

Pantalla LCD

128 × 64 dot-matrix, with backlight

Dimensiones de la pantalla

50 × 30 mm de pantalla

Rango

Ra, Rq: 0.01 - 40 µm, Rz, Ry, Rp, Rt, R3z: 0.02 - 160 µm, Sm, S: 2 - 4000 µm, tp: 1 - 100% (%Ry)

Longitud del Corte

0.25mm/0.8mm/2.5mm

Evaluación de la Longitud

Ln corte 1-5

Filtro Digital

RC, PC-RC, Gausiano, D-P

Detector

Modelo estándar LMTS100, inductivo, punta tipo diamante radio de 5 µm

Diámetro

6.0 mm, profundidad 15mm (TS100)

Poder Batería

Li-Ion, recargable

Capacidad de Batería

1000mAh (> 3000 mediciones)

Cargador

220V/110V, 50 Hz

Temperatura de operación

5-40 Grados centígrados

Dimensiones

141mm × 56mm × 48mm

Peso

440 gr

Parámetros de Rugosidad

Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rm, R3z, S, Sm, Sk, tp.

Rango

(Ra, Rq: 0.01 - 40 µm), (Rz, Ry, Rp, Rt, R3z: 0.02 - 160 µm), (Sm, S: 2 - 4000 µm), (tp: 1 - 100% (%Ry).

Especificaciones clave

Rango / capacidad

Ra, Rq: 0.05 ~ 10.0, Rz, Rt: 0.10 ~ 50.0.

Ficha técnica

Útil en toda la clase de ambiente.

La punta del sensor está protegida por una compuerta deslizable para resguardar su integridad. La apropiada conservación del sensor le garantizará la exactitud…

Rango de Medición (µm)

Ra, Rq: 0.05 ~ 10.0, Rz, Rt: 0.10 ~ 50.0.

Longitud del Barrido (mm)

6.00

Longitud de Muestreo (mm)

0.25, 0.80, 2.50.

Longitud de Evaluación (mm)

1.25, 4.0.

Indicador de Error

±15 %.
