Calibradores de soldadura
Mostrando todos los 18 resultados
BLUE-HFW304
BLUE-HFW305
BLUE-GG12L
Kit de inspección de soldadura grande
El Kit de inspección de soldadura GRANDE contiene lo siguiente:
BLUE-GG1 Medidor de Alineamiento
BLUE-GG2 Medidor de Alineamiento de un propósito
BLUE-GG3 Medidor para filete de Soldadura Ajustable
BLUE-GG4 Galga Bridge Cam
BLUE-GG5 Galga V-Wac combo para filetes
BLUE-GG6 Galga tipo AWS
BLUE-GG7 Bloque de Calibración WTPS
BLUE-GG8 Medidor para Filetes (7 piezas)
BLUE-GG9 Skew-T con calculadora
Escala de Starret de 6″
Micrómetro Starret de 0 a 1″ con bola
Espejo telescopio Lámpara con lente de aumento
BLUE-GG18
BLUE-GG13
BLUE-GG29
BLUE-GG3
BLUE-GG10
BLUE-GG16
BLUE-GG7
BLUE-GG5
Calibrador de soldadura v-wac
Miden la profundidad del corte inferior, la porosidad de comparación, la cantidad de porosidad por cada pulgada linear y altura de la corona.
- Exactitud: La profundidad del undercut o la escala de altura de la corona, puede ser leída hasta 1/32 de pulgada
- Porosidad: La porosidad de comparación de 1/8 de pulgada y 1/16 de pulgada
- Incrementos: Medición linear con incrementos de 1/16 de pulgada
BLUE-GG9A
BLUE-GG17

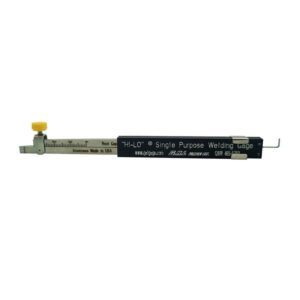

BLUE-GG2
Medidor de soldadura hi-lo de un solo propósito gg-2
- El calibre tipo “Hi-Lo”, modelo GG-2, tiene como función principal medir el nivel de alineamiento interno de entre dos tubos antes y después de ser unidos con soldadura.
- Adicionalmente puede medir el espaciamiento entre las piezas a ser soldadas en un rango de entre 1/32 y 1/16 de pulgada.
- Calibrador Interno HI-LO para Mediciones en espacios internos.
- Con cuatro rápidos pasos compruebas la alineación interna.
- Medidor de Espacio de Soldadura de raíz (Root weld Spacing Gage) para Mediciones de espacios externos.
- Cuatro pasos rápidos comprueban la alineación externa.
- Fácil operación que determina el espaciado rootweld.
- Los calibradores se fabrican con especificaciones trazables al NIST con una precisión de +/- 0.006″ o mejor (precisión < 0.15 mm).

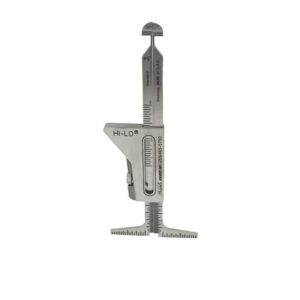

BLUE-GG1
Medidor de soldadura hi-lo gg-1 gal gage
Características
- Permite medir el alineamiento interno de 2 tuberías.
- Corta rechazos radiográficos después de las pruebas de alineación.
- Mide el desalineamiento interno de la tubería antes y después del rastreo.
- Graduado en unidades del sistema inglés por un lado y el sistema métrico en la cara opuesta.
- Nuevo diseño delgado, es 30 % más ligero y tiene estructura en acero inoxidable.
- Mide rápidamente la alineación interna en cuatro rápidos pasos.
- Mide rápidamente la alineación externa en cuatro rápidos pasos.
- Mediciones efectivas en espacios internos.
- Calibre medidor de espacio “Rootwel”.
BLUE-GG8
Medidor de soldadura de filete fillet weld gauge (set de 7 piezas)
- Este instrumento permite una medición rápida y precisa de 11 tamaños de filete de soldadura: 1/8, 3/16, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 7/8, y 1″, y sus equivalencias métricas, para determinar los tamaños de soldadura, ya sean cóncavos o convexos.
- Cada navaja de medición está fabricada de 1 1/4″ × 4″ de acero inoxidable para combatir el deterioro y las deformaciones.
- Las navajas son biseladas para eliminar las hendiduras burdas.
- Cada una de las medidas están grabadas en su superficie para una fácil lectura. El set de 7 navajas viene en una presentación de bolsillo de fácil manejo (2″ × 4 1/2″) pesando solamente 4 oz.
BLUE-GG4
Calibrador de soldadura bridge cam gauge
Con este instrumento de medidas es posible hacer las siguientes mediciones, ya sea en pulgadas o en milímetros:
- Ángulo de preparación, 0 a 60°
- Exceso de soldadura metálica (tamaño de capeo)
- Profundidad de cortes
- Profundidad de huecos (socavado o reforzamiento)
- Tamaño del filete de soldadura
- Largo del filete de soldadura
- Desalineamiento (Alto-Bajo)
- Medidas generales lineales hasta 60 mm o 2 pulgadas.
