Medidor de Espesor

Normas

• ISO 8502-4
• ASTM D3276

Ficha técnica

Tipo de sonda

DPM / DPMS / DPMA / DPMD

Sólo sonda

DF-PRBDPM / DF-PRBDPMS / DF-PRBDPMA / DF-PRBDPMD

Con cuerpo estándar

DF-DPM1 / DF-DPMS1 / DF-DPMA1 / DF-DPMD1

Con cuerpo avanzado

DF-DPM3 / DF-DPMS3 / DF-DPMA3 / DF-DPMD3

Temperatura de la superficie

♦

Temperatura del aire

♦

Temperatura del bulbo húmedo *

♦

Humedad relativa

♦

Temperatura de derretimiento

♦

Temperatura de la superficieTemperatura de derretimiento

♦

Velocidad del viento

♦

Especificaciones Técnicas

Rango / Exactitud / Resolución

Temperatura de la superficie

-40°C a 80°C / ±0.5°C / 0.1°C

80°C a 190°C

±1.5°C

-40°C a 175°C

±1°F / 0.1°F

175°C a 375°C

±3°F

Temperatura del aire

-40 a 80°C / ±0.5°C / 0.1°C

-40 a 175°F

±1°F / 0.1°F

Humedad

0 a 100% / ±3% / 0.1%

Velocidad del viento

0 a 20 m/s / ± 3% Full Scale / 0.1 m/s

Ficha técnica

UTGM1-G

tor UTGM1-G medidor de espesor ultrasónico estándar con sonda cableada de eco múltiple PRBUTGM-C, contacto tipo 5 MHz, rango de 0.100" a 5.000"

UTGC1-G

tor UTGC1-G medidor de espesor ultrasónico estándar con sonda cableada de corrosión PRBUTGC-C, elemento dual de 5 MHz, rango de 0.040" a 5.000"

avanzado

or UTGM3-G medidor de espesor ultrasónico avanzado con sonda cableada de eco múltiple PRBUTGM-C Tipo contacto de 5 MHz, rango: 0.100" a 5.000"

UTGP1-G

tor UTGP1-G medidor de espesor ultrasónico estándar con sonda cableada de precisión PRBUTGP-C Tipo Línea de retardo de elemento único de 15 MHz, rango: 0.008"…

UTGP3-G

tor UTGP3-G medidor de espesor ultrasónico avanzado con sonda cableada de precisión PRBUTGP-C Tipo Línea de retardo de elemento único de 15 MHz, rango: 0.008"…

estándar

or UTGCA1-G medidor de espesor ultrasónico estándar con sonda integral de corrosión PRBUTGCA-C, elemento dual de 5 MHz, rango de 0.040" a 5.000"

estándar

or UTGCLF1-G medidor de espesor ultrasónico estándar con sonda cableada de baja frecuencia PRBUTGCLF-C Tipo elemento dual de 2.25 MHz, rango: 0.080" a 5.000" -…

avanzado

or UTGCX3-G medidor de espesor ultrasónico avanzado con sonda cableada de corrosión extrema PRBUTGCX-C Tipo elemento dual de 5 MHz, rango: 0.040" - 5.000"

Normas

• ISO 2178
• ISO 19840
• ASTM B244

Ficha técnica

*

También cumple con ISO 2178/2360/2808, ISO 19840, ASTM B244/B499/D1186/D1400/D7091/E376/G12, BS3900-C5, SSPC-PA2, US Navy NAVSEA PPI 63101-000, US Navy NAVSEA…

Especificaciones clave

Rango / capacidad

13 a 1000 μm0.5 a 40 mils / 50 a 3800 μm2 a 150 mils / 50 a 7600 μm2 a 300 mils

Exactitud

+ (2 μm + 3% de lectura)+ (0.1 mils + 3% de lectura) / + (20 μm + 3% de lectura)+ (1 mils + 3% de lectura)

Normas

• ASTM D6132
• ISO 2808
• ISO/IEC 17025

Ficha técnica

Modelo

BLUE-200B1 / BLUE-200B3 / BLUE-200C1 / BLUE-200C3 / BLUE-200D1 / BLUE-200D3

Equipo

Estándar / Avanzado

Sonda incluida

DF-PRB200B / DF-PRB200C / DF-PRB200D

Aplicaciones recomendadas

Recubrimiento de polímero en madera, plástico, vidrio, etc. / Recubrimientos sobre concreto, fibra de vidrio, etc. / Recubrimientos espesos y suaves como poliu…

Mide espesor total

Si

Mide capas múltiples individualmente **

No / Si

Rango de Medición*

13 a 1000 μm0.5 a 40 mils / 50 a 3800 μm2 a 150 mils / 50 a 7600 μm2 a 300 mils

Precisión

+ (2 μm + 3% de lectura)+ (0.1 mils + 3% de lectura) / + (20 μm + 3% de lectura)+ (1 mils + 3% de lectura)

Espesor mínimo de las capas individuales**

13 μm0.5 mils / 50 μm2 mils / 500 μm20 mils

Rango

13 a 1,000 μm

Precisión

+/- (2 μm + 3% de lectura); +/- (0.1 mils + 3% de lectura).

Condiciones de Operación

Temperatura 0 de to 40°C (+32° to +104°F).

Unidades de medición

Micras (μm) y Milésimas de Pulgada (mils).

*

Los limites del rango aplican considerando recubrimientos a base de polímero.

Especificaciones clave

Exactitud

Tolerancia

Normas

• ASTM D7091
• ISO 2808

Ficha técnica

Mide fácilmente piezas pequeñas de casi cualquier forma

Sonda de medición de carburo para una larga vida útil

PosiTest FM

PosiTest F / PosiTest GM / PosiTest G

Aplicación

Aplicación

Escala FM

Escala F / Escala GM / Escala G

0-80 mils

0-2000 µm / 0-8 mils / 0-200 µm

Tolerancia

Tolerancia

FM

siTest FM

Normas

• ASTM D4417

Ficha técnica

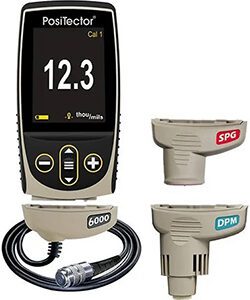

PosiTector SPG

iTector SPG y SPG S incluyen una punta cónica (de radio de 50 µm/2 mil) afilada en ángulo de 60º (ASTM D4417 B) o de 30º (Estándar Australiano AS 3894.5) cuyo…

PosiTector

ente, el cuerpo del PosiTector es compatible con una amplia variedad de sondas de tipo magnético, eddy current, ultrasónica para espesor de película de recubri…

Especificaciones clave

Rango / capacidad

20 to 115 μm (0.8 to 4.5 mils)

Exactitud

± 5 μm (± 0.2 mils)

Normas

• ASTM D4417
• ISO 8503-5

Ficha técnica

Rango de medición de altura máxima (HL)

20 to 115 μm (0.8 to 4.5 mils)

Precisión de altura máxima (HL)

± 5 μm (± 0.2 mils)

Resolución de altura máxima (HL)

1 μm (0.1 mil)

Diámetro del yunque

Ø6.35 mm (Ø0.25 Pulgadas)

Presión del yunque

110 gramo-fuerza (1,1 Newton)

Tamaño

152 x 61 x 28 mm | (6" x 2.4" x 1.1")

Peso

140 g (4.9 onzas) sin pilas

Precisión de altura máxima (HL)

± 5 μm (± 0.2 mils)

Resolución de altura máxima (HL)

1 μm (0.2 mils)

Diámetro del yunque

Ø6.3 mm (Ø0.25 pulgadas)

Presión del yunque

110 gramo-fuerza (1.1 Newton)

Especificaciones clave

Rango / capacidad

20 to 115 μm (0.8 to 4.5 mils)

Exactitud

± 5 μm (± 0.2 mils)

Normas

• ASTM D4417
• ISO 8503-5

Ficha técnica

Rango de medición de altura máxima (HL)

20 to 115 μm (0.8 to 4.5 mils)

Precisión de altura máxima (HL)

± 5 μm (± 0.2 mils)

Resolución de altura máxima (HL)

1 μm (0.1 mil)

Diámetro del yunque

Ø6.35 mm (Ø0.25 Pulgadas)

Presión del yunque

110 gramo-fuerza (1.1 Newton)

Tamaño

152 x 61 x 28 mm | (6" x 2.4" x 1.1")

Peso

140 g (4.9 onzas) sin pilas

Precisión de altura máxima (HL)

± 5 μm (± 0.2 mils)

Resolución de altura máxima (HL)

1 μm (0.2 mils)

Diámetro del yunque

Ø6.3 mm (Ø0.25 pulgadas)

Presión del yunque

110 gramo-fuerza (1.1 Newton)

Especificaciones clave

Rango / capacidad

20 – 115 µm / 0.8 – 4.5 mils

Exactitud

+ 5 µm / + 0.2 mil

Normas

• ASTM D4417
• ISO 8503-5

Ficha técnica

Rango de medición (H)

20 – 115 µm / 0.8 – 4.5 mils

Rango de medición (Rt)

10 – 115 µm / 0.4 – 4.5 mils

Rugosidad mínima (Ra)

2 µm / 0.08 mil/80 µ pulg.

Precisión (H)

+ 5 µm / + 0.2 mil

Precisión (Rt)*

+ (5 µm + 5%) / + (0.2 mil+ 5%)

Precisión (Ra)*

+ (0.25 µm + 5%) / + (0.01 mil + 5%)

Presión del yunque

1.1 Newtons / 110 gramos-fuerza

Tamaño del yunque

Ø6.35 mm / Ø0.25 pulgadas

Campo de visión

3.8 x 3.8 mm / 0.149 x 0.149 pulgadas

Muestreo Lateral

3.7 µm / 0.145 mil

Resolución vertical

100 nm - 2D/3D10 nm - SDF / 3.93 µ pulg - 2D/3D0.393 µ pulg - SDF

Resolución

0.1 µm / 0.01 mil

*

Cuando se mide con cinta de réplica de grado óptico X-Coarse

Especificaciones clave

Rango / capacidad

20 – 115 µm / 0.8 – 4.5 mils

Exactitud

+ 5 µm / + 0.2 mil

Normas

• ASTM D4417
• ISO 8503-5

Ficha técnica

Rango de medición (H)

20 – 115 µm / 0.8 – 4.5 mils

Rango de medición (Rt)

10 – 115 µm / 0.4 – 4.5 mils

Rugosidad mínima (Ra)

2 µm / 0.08 mil/80 µ pulg.

Precisión (H)

+ 5 µm / + 0.2 mil

Precisión (Rt)*

+ (5 µm + 5%) / + (0.2 mil+ 5%)

Precisión (Ra)*

+ (0.25 µm + 5%) / + (0.01 mil + 5%)

Presión del yunque

1.1 Newtons / 110 gramos-fuerza

Tamaño del yunque

Ø6.35 mm / Ø0.25 pulgadas

Campo de visión

3.8 x 3.8 mm / 0.149 x 0.149 pulgadas

Muestreo Lateral

3.7 µm / 0.145 mil

Resolución vertical

100 nm - 2D/3D10 nm - SDF / 3.93 µ pulg - 2D/3D0.393 µ pulg - SDF

Resolución

0.1 µm / 0.01 mil

*

Cuando se mide con cinta de réplica de grado óptico X-Coarse
