Medidores de espesor

Normas

• ISO 2178
• ISO 19840
• ASTM B244

Ficha técnica

*

También cumple con ISO 2178/2360/2808, ISO 19840, ASTM B244/B499/D1186/D1400/D7091/E376/G12, BS3900-C5, SSPC-PA2, US Navy NAVSEA PPI 63101-000, US Navy NAVSEA…

Especificaciones clave

Rango / capacidad

0 ~ 1250um0~49mils

Exactitud

(+ / - 3% +1) de la UM / (+ / - 3% 1.5) um

Ficha técnica

Principio de Funcionamiento

Inducción Magnética / Principio de Corrientes de Foucault

Rango de Medición

0 ~ 1250um0~49mils

Tolerancia garantizada (la lectura)

(+ / - 3% +1) de la UM / (+ / - 3% 1.5) um

Precisión de gama baja

0.1um

Radio de curvatura mínimo

1,5 mm / 3mm

Diámetro de la zona de mínimos

3mm / 5mm

Espesor crítico básicos

0.5 mm / 0.3 mm

Tamaño (alto)

113.5mm x 54mm x 27mm

peso

110gms

Rango de Medición

0 ~ 1250um 0~49 mils

Unidad de medida

Micras, Milímetros, Milésimas.

Tolerancia garantizada (la lectura)

(+ / - 3% +1) de la UM.

Normas

• ISO 8502-4
• ASTM D3276

Ficha técnica

Tipo de sonda

DPM / DPMS / DPMA / DPMD

Sólo sonda

DF-PRBDPM / DF-PRBDPMS / DF-PRBDPMA / DF-PRBDPMD

Con cuerpo estándar

DF-DPM1 / DF-DPMS1 / DF-DPMA1 / DF-DPMD1

Con cuerpo avanzado

DF-DPM3 / DF-DPMS3 / DF-DPMA3 / DF-DPMD3

Temperatura de la superficie

♦

Temperatura del aire

♦

Temperatura del bulbo húmedo *

♦

Humedad relativa

♦

Temperatura de derretimiento

♦

Temperatura de la superficieTemperatura de derretimiento

♦

Velocidad del viento

♦

Especificaciones Técnicas

Rango / Exactitud / Resolución

Temperatura de la superficie

-40°C a 80°C / ±0.5°C / 0.1°C

80°C a 190°C

±1.5°C

-40°C a 175°C

±1°F / 0.1°F

175°C a 375°C

±3°F

Temperatura del aire

-40 a 80°C / ±0.5°C / 0.1°C

-40 a 175°F

±1°F / 0.1°F

Humedad

0 a 100% / ±3% / 0.1%

Velocidad del viento

0 a 20 m/s / ± 3% Full Scale / 0.1 m/s

Ficha técnica

UTGM1-G

tor UTGM1-G medidor de espesor ultrasónico estándar con sonda cableada de eco múltiple PRBUTGM-C, contacto tipo 5 MHz, rango de 0.100" a 5.000"

UTGC1-G

tor UTGC1-G medidor de espesor ultrasónico estándar con sonda cableada de corrosión PRBUTGC-C, elemento dual de 5 MHz, rango de 0.040" a 5.000"

avanzado

or UTGM3-G medidor de espesor ultrasónico avanzado con sonda cableada de eco múltiple PRBUTGM-C Tipo contacto de 5 MHz, rango: 0.100" a 5.000"

UTGP1-G

tor UTGP1-G medidor de espesor ultrasónico estándar con sonda cableada de precisión PRBUTGP-C Tipo Línea de retardo de elemento único de 15 MHz, rango: 0.008"…

UTGP3-G

tor UTGP3-G medidor de espesor ultrasónico avanzado con sonda cableada de precisión PRBUTGP-C Tipo Línea de retardo de elemento único de 15 MHz, rango: 0.008"…

estándar

or UTGCA1-G medidor de espesor ultrasónico estándar con sonda integral de corrosión PRBUTGCA-C, elemento dual de 5 MHz, rango de 0.040" a 5.000"

estándar

or UTGCLF1-G medidor de espesor ultrasónico estándar con sonda cableada de baja frecuencia PRBUTGCLF-C Tipo elemento dual de 2.25 MHz, rango: 0.080" a 5.000" -…

avanzado

or UTGCX3-G medidor de espesor ultrasónico avanzado con sonda cableada de corrosión extrema PRBUTGCX-C Tipo elemento dual de 5 MHz, rango: 0.040" - 5.000"

Especificaciones clave

Rango / capacidad

de 0.15 a 20mm.

Ficha técnica

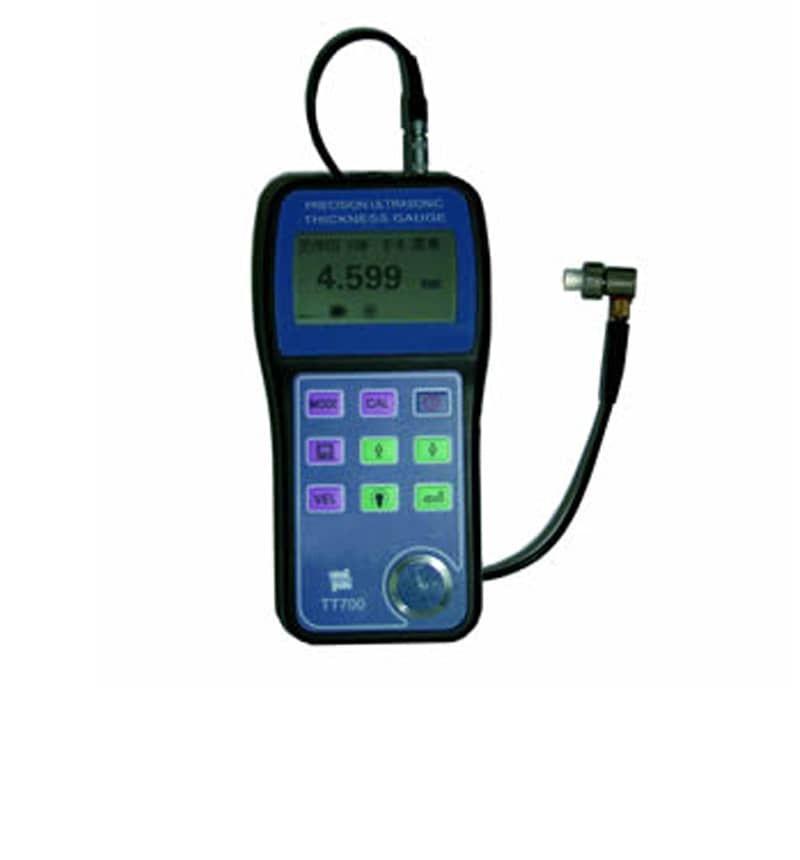

Rango de medidas

de 0.15 a 20mm.

Resolución en pantalla

0.001mm y 0.01mm seleccionables.

Rango de velocidad del sonido

de 1000m/s a 9999m/s

Temperatura de operación

de 0 a 40°C

Peso

220 gr

Baterías

2 piezas AA de 1.5V

Dimensiones (mm)

152 × 74 × 35mm

Especificaciones clave

Rango / capacidad

0.75 ~ 300 mm (en acero)

Exactitud

± (0,5% Espesor 0,04) mm, depende de los materiales y las condiciones

Ficha técnica

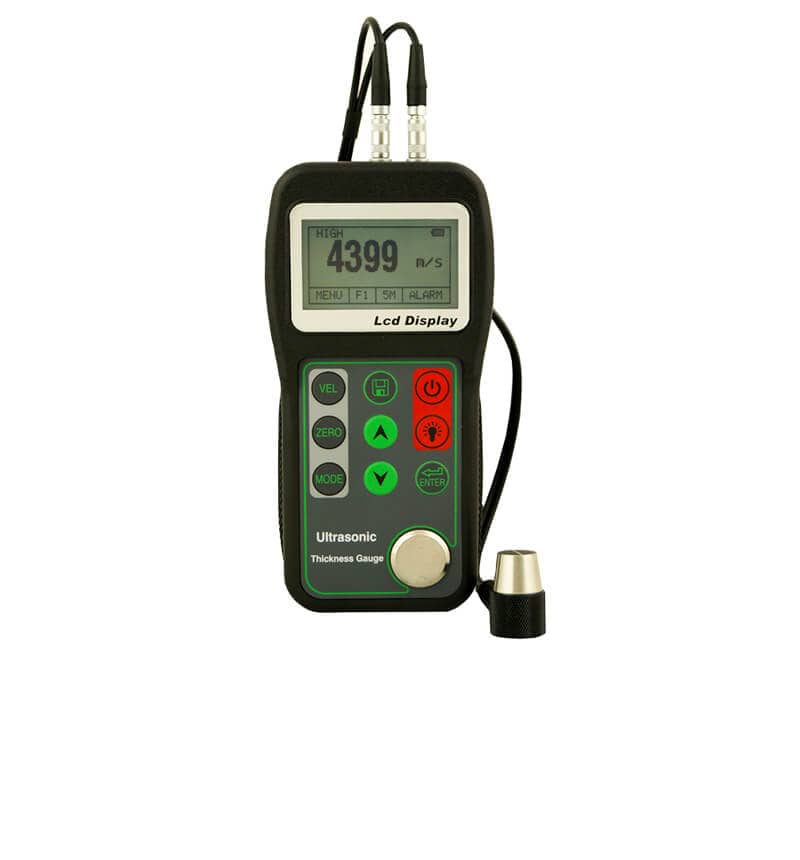

Pantalla

LCD de 4.5 dígitos con luz de fondo.

Rango de Medición

0.75 ~ 300 mm (en acero)

Rango de Velocidad del Sonido

1000 ~ 9999 m / s.

Resolución

0.1 mm

Exactitud

± (0,5% Espesor 0,04) mm, depende de los materiales y las condiciones

Unidades

Métrico / Imperial, unidades seleccionables por el usuario.

Lecturas

4 lecturas por segundo para la medición de un solo punto, y diez por segundo para el modo de escaneo.

Memoria

De hasta 20 archivos (hasta 99 valores para cada archivo) de los valores almacenados.

Fuente de Poder

2 baterías alcalinas “AA” de 1.5 volts. 100 horas de tiempo de operación típica (con luz de fondo apagada).

Dimensiones

150 × 74 × 32 mm.

Peso

245 gr

Configuración Estándar

N° / Articulo / Cantidad / Comentarios

1

Equipo / 1

2

Transductor / 1 / Modelo: N05/90°

3

Acoplador / 1

4

Cuerpo de Instrumento / 1

5

Manual de Operación / 1

6

Baterías Alcalinas / 2 / Tamaño AA

Configuración Opcional

7 / Transductor N°2

8

Transductor N°7
