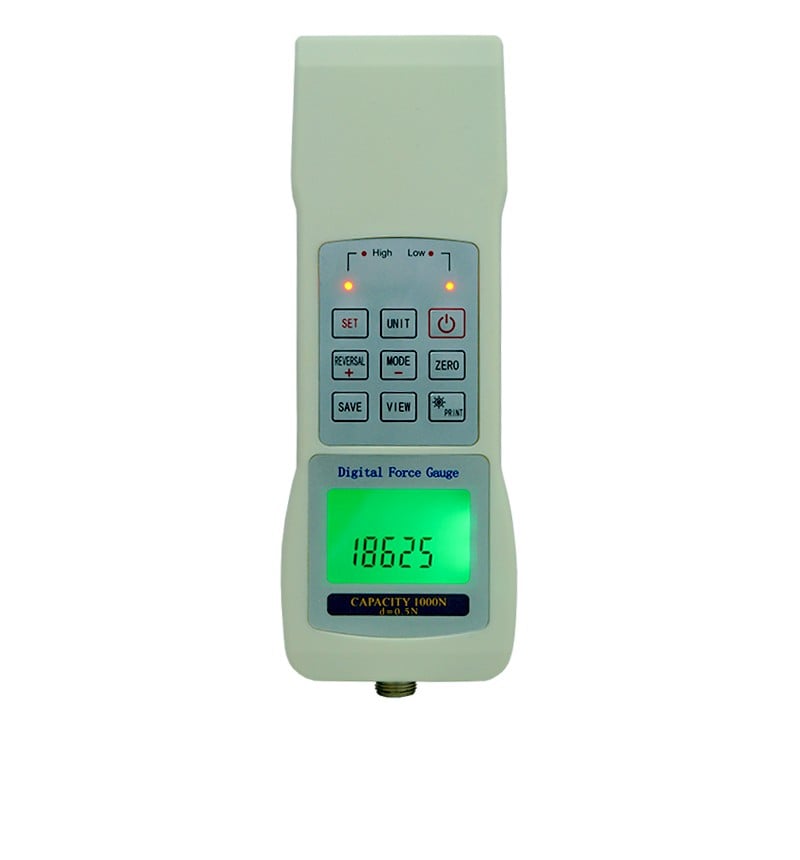

Dinamómetro digital rango hasta 1,000kg/f

Dinamómetro digital con sensor externo para medir fuerza de tensión (jalar) y compresión (empujar), en capacidades de 5 a 1000 kgf. Se usa en pruebas de interruptores, inserción y extracción de conectores y pruebas de ruptura, y puede montarse en un banco de pruebas.

Cómo funciona

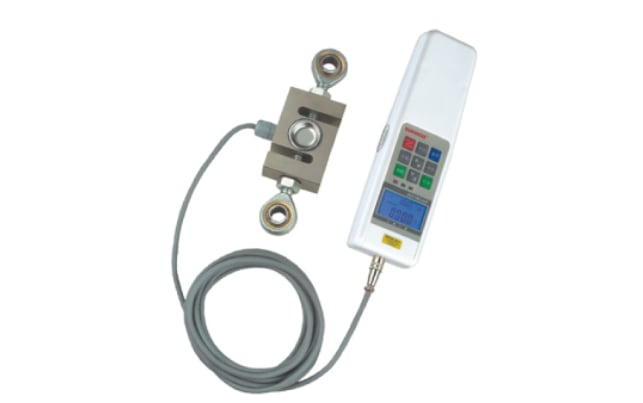

El sensor externo se conecta al indicador por cable. Colocas el cabezal o accesorio de prueba, pones en cero y aplicas la carga con el eje alineado a la fuerza. La pantalla muestra la fuerza con signo: “+” en tensión y “−” en compresión.

En modo TRACK ves la fuerza en tiempo real; en modo PEAK el equipo retiene la fuerza máxima y la libera sola después del tiempo que configures. Guarda hasta 99 lecturas, calcula promedio, máximo y mínimo, y avisa con sonido y luz cuando la lectura sale de los límites que programes. Por RS-232C envía los datos a una impresora serie, a una computadora o a un PLC.

Características técnicas

Capacidad máxima	1000 kgf (10 kN / 2200 lb), según modelo
Carga mínima	0.5 kgf (0.005 kN / 1 lb)
Exactitud	0.5%
Unidades	N, kgf, lbf, kN y tf
Modos de medición	Tiempo real (TRACK) y retención de pico (PEAK), con liberación automática configurable
Velocidad de muestreo	100 Hz
Sensor	Externo, con cable
Memoria	99 lecturas, con promedio, máximo y mínimo
Alarmas	Límites alto y bajo con aviso de sonido, luz y señal de salida

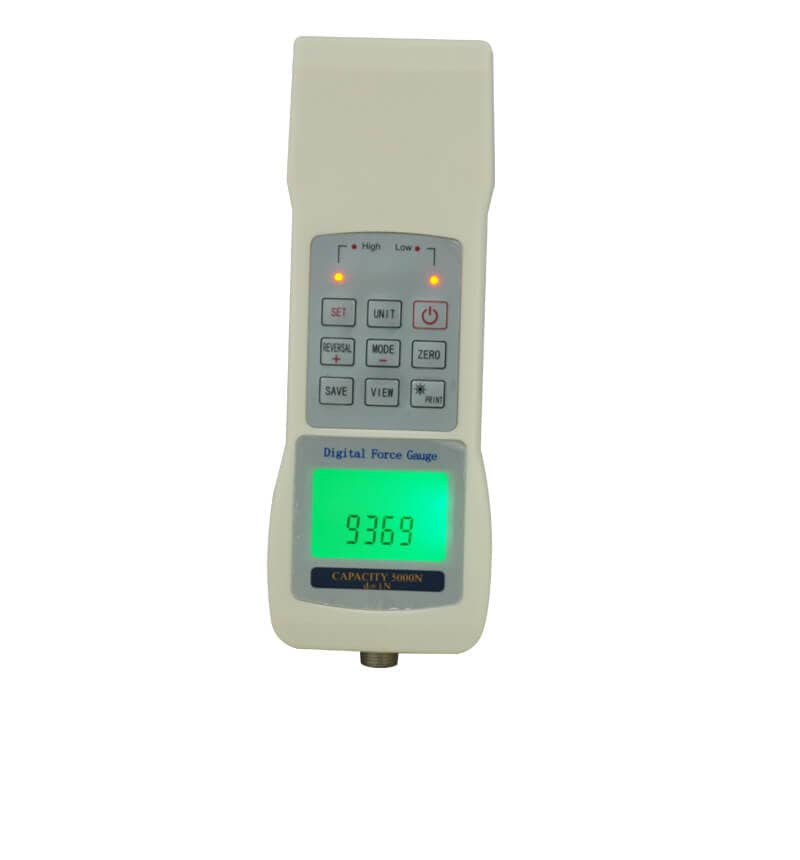

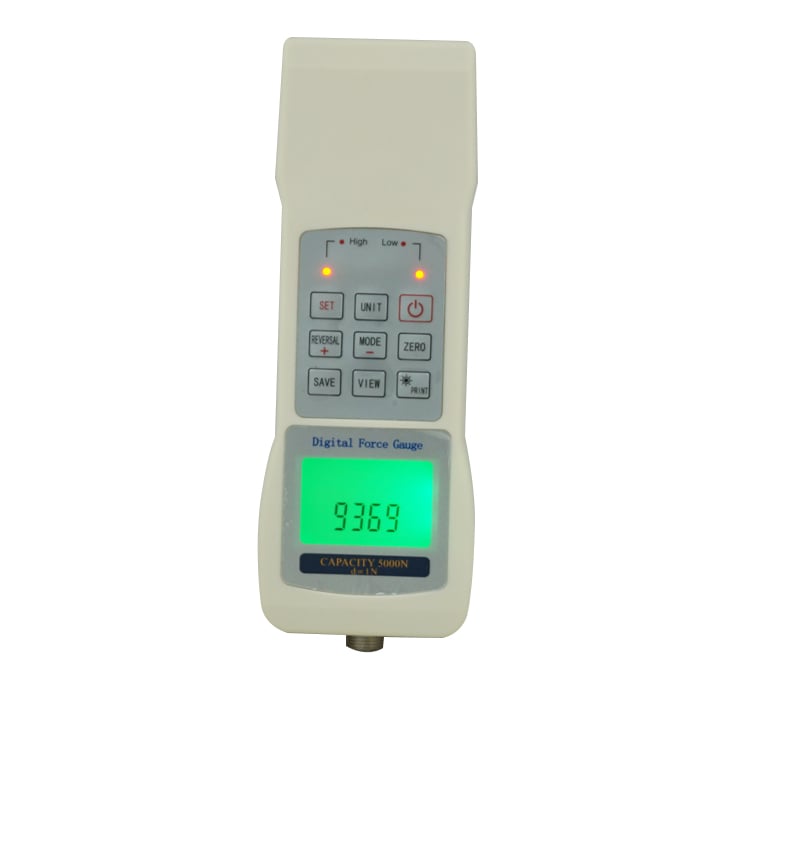

Pantalla	LCD con luz de fondo verde, indica dirección de la fuerza
Conexiones	RS-232C (9600 baudios) para impresora, PC o PLC; micro USB para carga y comunicación
Alimentación	Batería de ion de litio de 3.6 V, 1000 mAh; carga por micro USB a 5 V DC
Apagado automático	Configurable de 0 a 99 minutos
Temperatura de operación	0 °C a 40 °C
Temperatura de almacenamiento	−20 °C a 70 °C
Humedad relativa	15% a 80%, sin vibración ni ambiente corrosivo

Modelos y medidas

Modelo	Capacidad	Equivalente aproximado
5 kgf	5 kgf	49 N
50 kgf	50 kgf	490 N
100 kgf	100 kgf	981 N
500 kgf	500 kgf	4.9 kN
1000 kgf	1000 kgf	9.8 kN

Recomendaciones de uso

• No pases de la capacidad nominal: al llegar al 100% suena la alarma y debes bajar la carga para no dañar el sensor. Enciende el equipo sin carga aplicada.
• Para cargas de impacto, elige un modelo con al menos el doble de la carga esperada.
• Revisa los accesorios antes de cada prueba y no uses piezas dañadas o dobladas; no aprietes de más el cabezal porque dañas el sensor.
• Mantén el eje del cabezal alineado con la fuerza y usa protección en pruebas de ruptura.
• No lo uses donde salpique agua o aceite, y no lo limpies con solventes como gasolina o alcohol.
