Escáner de barras de acero
HormigónSKU BLUE-LRG150

Escáner de barras de acero

Escáner de varillas para concreto armado: mide recubrimiento de 6 a 180 mm y estima diámetros de 6 a 50 mm, con pantalla táctil y escaneo en cuadrícula.

Precio bajo cotización Te respondemos en horario de oficina
Sobre pedido
Preguntar por WhatsApp
Laboratorio de calibración acreditadoISO/IEC 17025:2017 por Perry Johnson Laboratory Accreditation (PJLA), No. 108620
  • Envío a todo MéxicoFactura y orden de compra
  • Asesoría técnica especializadaTe ayudamos a elegir el modelo correcto

Descripción

Escáner de varillas de acero (pacómetro) para inspeccionar estructuras de concreto armado sin dañarlas. Mide la profundidad del recubrimiento de concreto, estima el diámetro de la varilla y muestra cómo está distribuido el armado.

Cómo funciona

Una bobina emisora genera un campo magnético pulsado. Cuando hay una varilla debajo, el campo se altera y un juego de bobinas receptoras convierte esa alteración en una señal eléctrica, que el equipo analiza para ubicar la varilla y calcular el recubrimiento y el diámetro. Al pasar sobre una varilla suena un pitido y se enciende el indicador rojo de la sonda.

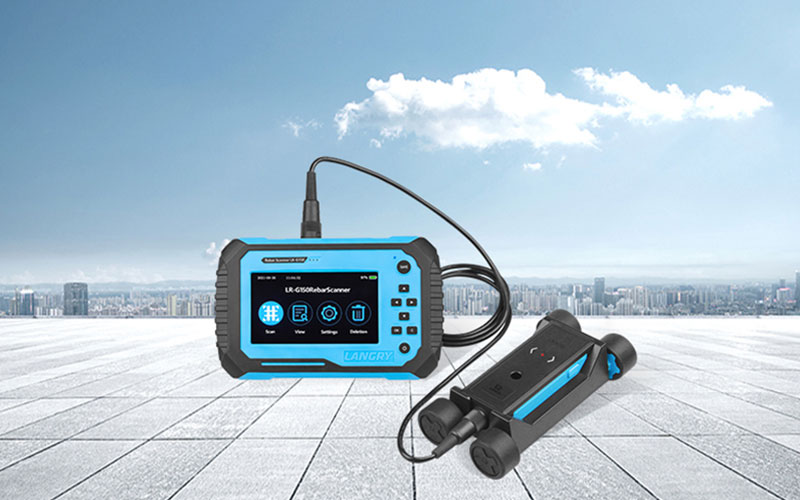

La sonda se usa sola o montada en un carro con sensor de desplazamiento. Con el carro puedes hacer escaneo rápido, de perfil o de cuadrícula, y el equipo calcula también la separación entre varillas. Los datos se guardan y se pasan a la computadora, donde el software genera el informe de prueba.

Características técnicas

Diámetro de varilla 6 a 50 mm (15 diámetros seleccionables)
Rango de recubrimiento Rango 1: 6 a 90 mm; rango 2: 6 a 180 mm
Error máximo en recubrimiento ±1 mm (6 a 80 mm); ±2 mm (81 a 120 mm); ±3 mm (121 a 140 mm); ±4 mm (141 a 180 mm)
Error en estimación de diámetro ±1 medida nominal
Resolución del diámetro 0.1 mm
Modos de escaneo Rápido, perfil y cuadrícula
Funciones Corrección por estribos (separación y diámetro), alerta en rojo de recubrimiento fuera de diseño, tipo de elemento viga o losa
Memoria 5000 elementos y 500 000 puntos de medición
Pantalla Táctil a color de 5″, 854 × 480
Conexión USB a computadora, con software para informes
Batería Litio recargable de 6400 mAh, 24 horas de uso continuo; carga completa en 6 a 8 horas
Condiciones de operación −10 °C a 40 °C; menos de 90% HR
Peso y medidas del equipo 620 g; 200 × 125 × 50 mm

Qué incluye

  • Equipo principal con pantalla táctil
  • Cargador específico

El manual no detalla los demás accesorios; confirma en tu cotización si necesitas carro, cable USB y software.

Recomendaciones de uso

  • Captura el diámetro de diseño correcto antes de medir: si no, la profundidad del recubrimiento sale con error.
  • Escanea despacio, a velocidad constante y en dirección perpendicular a las varillas.
  • Si la superficie es muy rugosa, pon una hoja encima y descuenta su espesor del resultado.
  • Calibra la señal antes de cada medición y cuando cambie el lugar de trabajo, al aire y lejos de materiales ferromagnéticos.
  • No es resistente al agua: límpialo con un trapo seco y suave, sin solventes, y cárgalo sólo con su cargador.

Cuando le toque calibrar, lo hacemos nosotros

  • Acreditados ISO/IEC 17025
  • 5 días hábiles o express en 24 horas

Pide tu cotización

Elige el modelo y la recibes al momento con folio, precio y PDF; también te llega por correo. Si prefieres hablar, llámanos al 81 8315 5764.
