Todos los instrumentos

Especificaciones clave

Exactitud

Precisión ultra alta de grado metrológico de hasta 0.01 mm (10 micras), idónea para inspecciones dimensionales estrictas de piezas de ingeniería inversa e inye…

Ficha técnica

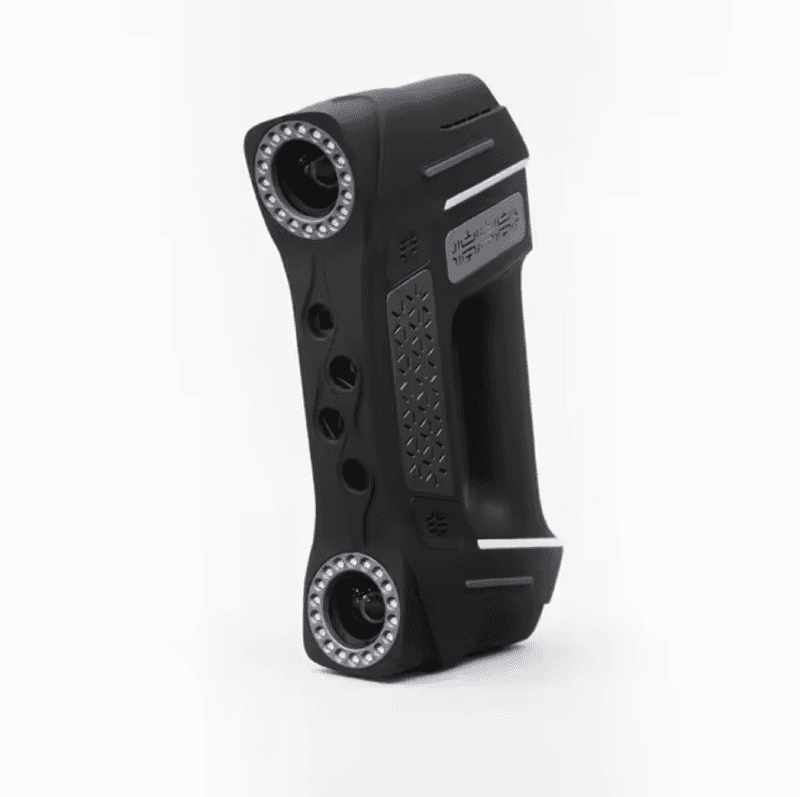

Precisión Métrica Base

Precisión ultra alta de grado metrológico de hasta 0.01 mm (10 micras), idónea para inspecciones dimensionales estrictas de piezas de ingeniería inversa e inye…

Fuente de Luz Óptica

Configuración avanzada de cámaras duales estereoscópicas y proyección híbrida de líneas de láser azul cruzadas de alta densidad junto con un anillo central de…

Alimentación y Energía

Sistema de alimentación dual mediante adaptador de corriente industrial continuo y compatibilidad con batería de litio externa de 7.2 V, lo que facilita el esc…

Manejo de Superficies Complejas

El software y el hardware óptico permiten escanear superficies oscuras, texturas complejas y componentes metálicos sin la necesidad obligatoria de aplicar aero…

Conectividad

Interfaz mediante puerto USB de alta velocidad optimizado para transferencias masivas de nubes de puntos por segundo hacia la estación de procesamiento 3D.

Placa Máster de Calibración Geométrica

Tablilla calibrada en fábrica indispensable para realizar los ajustes ópticos en el sitio de trabajo y garantizar que el sensor mantenga la tolerancia de 0.01…

Cables de Comunicación y Alimentación

Cableado USB industrial blindado y fuentes de alimentación con adaptadores regulados para evitar pérdidas de señal por interferencia electromagnética en la pla…

Software de Postprocesamiento

Licencia para la plataforma de captura que realiza la alineación automática, la limpieza y filtrado de ruido en la nube de puntos, y la exportación a mallas po…

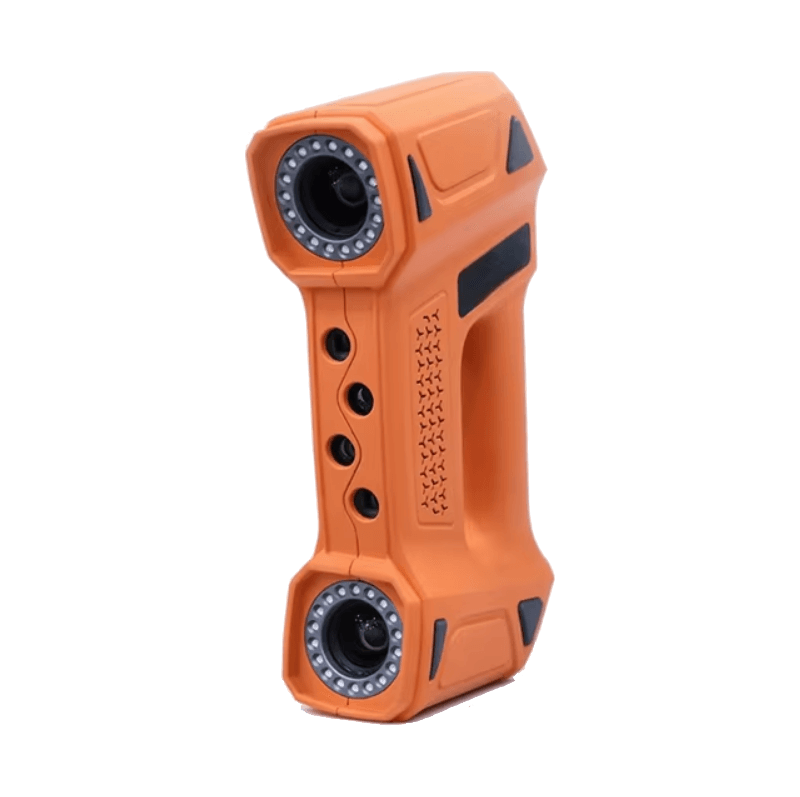

Especificaciones clave

Rango / capacidad

100 mm a 400 mm.

Exactitud

Precisión máxima de 0.03 mm.

Ficha técnica

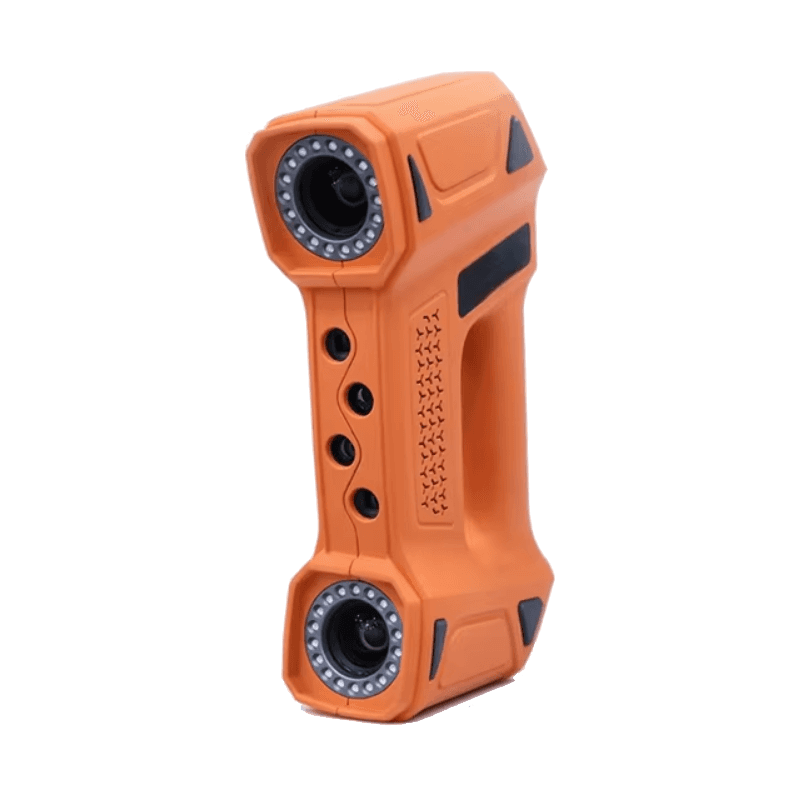

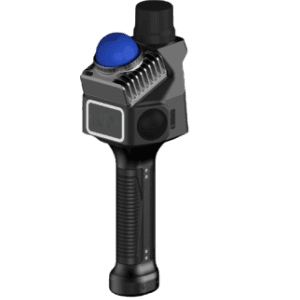

Tipo de Escáner

Escáner 3D portátil industrial de grado de metrología.

Fuente de Luz (Láser)

Sistema híbrido avanzado que utiliza 30 líneas de láser azul cruzadas (para escaneo rápido de áreas completas) + 7 líneas paralelas finas (para detalles de alt…

Precisión de Escaneo (Exactitud)

Precisión máxima de 0.03 mm.

Precisión Volumétrica

0.03 mm + 0.06 mm/m.

Velocidad de Escaneo

Capacidad de medición ultra rápida de hasta 21,650,000 mediciones por segundo.

Rango de Escaneo (Campo de Visión)

100 mm a 400 mm.

Profundidad de Campo

≥ 300 mm.

Tipo de Sensor

Elemento de escaneo óptico basado en tecnología CMOS.

Seguridad del Láser

Clase II (seguro para los ojos).

Conectividad

Interfaz mediante puerto USB de alta velocidad.

Formatos de Salida de Datos

Exportación directa en extensiones industriales estándar como STL, OBJ, PLY, VTK, OFF y TXT/CSV.

Compatibilidad de Software

Integración nativa con programas de ingeniería inversa e inspección como Geomagic, PolyWorks, Pro/ENGINEER, 3ds Max y Maya.

Maletín Rígido de Transporte

Estuche de protección industrial (Heavy-duty) con interiores moldeados en espuma para proteger los componentes ópticos contra golpes.

Placa de Calibración

Tablilla máster certificada necesaria para ejecutar la calibración del campo óptico del escáner en el sitio de trabajo.

Cables de Conexión

Cable USB de grado industrial optimizado para la transmisión masiva de nubes de puntos sin pérdida de datos.

Dongle USB / Licencia de Software

Llave física o digital para la activación del software propietario de captura y postprocesamiento.

Especificaciones clave

Exactitud

79mm

Ficha técnica

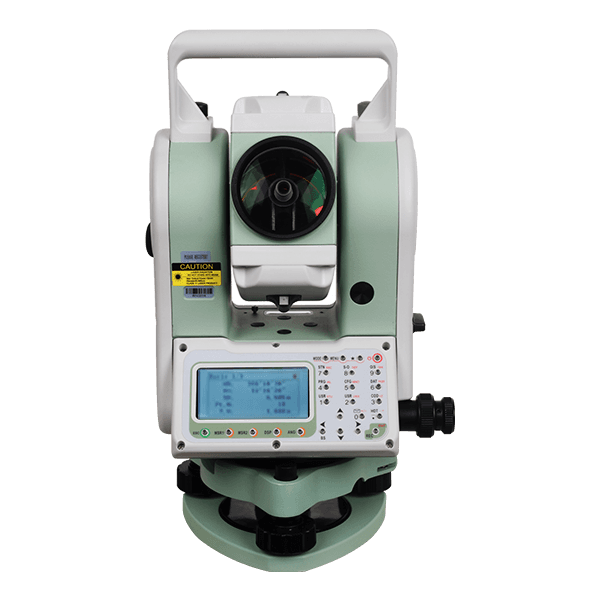

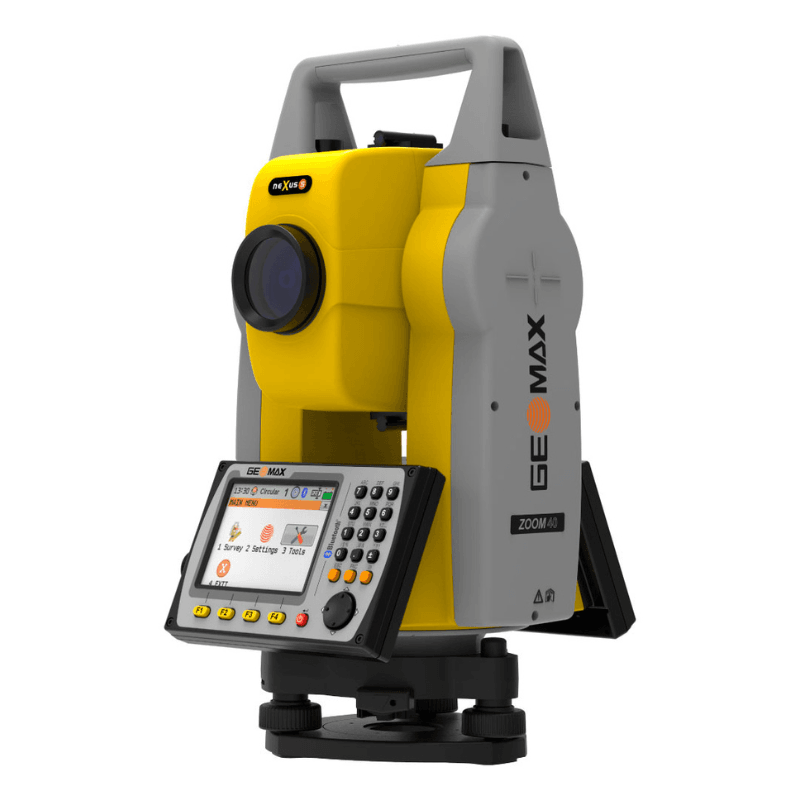

Telescopio

Modelo / RTS112SR10 +

Longitud del tubo

156mm

Ampliación

30X

Apertura del objetivo

50mm

Ángulo de visión

1°30′

Distancia de observación más corta

1.0 m

Potencia resolutiva

3.5″

Imagen

Imagen erecta

MEDICIÓN DE DISTANCIA

Prisma único / 5000M

No prismático

1000M

Tiempo de medición

0. (Fino)

MEDICIÓN ÁNGULO

Método / Codificación absoluta

Lectura mínima

0.5 ”/1”/5 ”10” seleccionable

Precisión

79mm

Ángulo vertical 0 °

Zenith: 0 °/Horizontal:0 °

Unidad

360 °/400gon/6400mil

PANTALLA

Iluminación / Pantalla LCD con Retroiluminación

Teclado

Alfanumérico

Batería

Batería / Batería de litio recargable

Horas laborables

10H

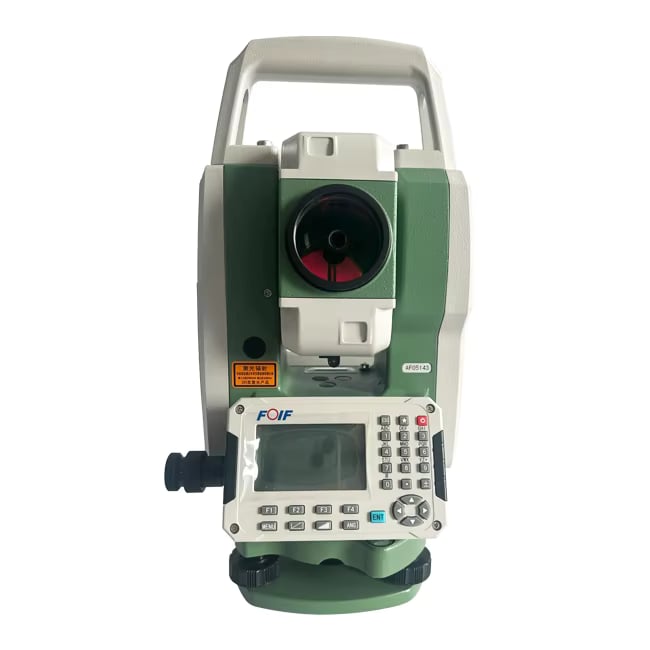

Especificaciones clave

Exactitud

79mm

Ficha técnica

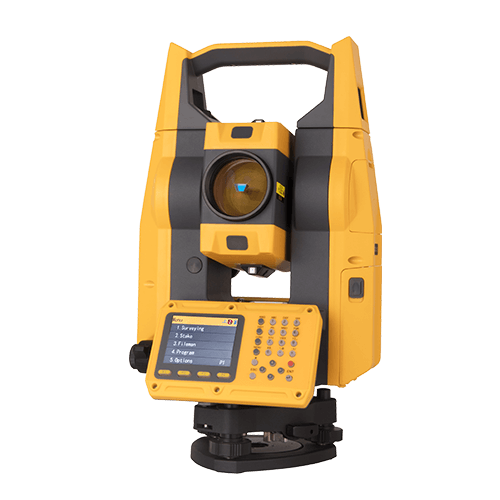

Telescopio

Modelo / RTS112SR10 +

Longitud del tubo

156mm

Ampliación

30X

Apertura del objetivo

50mm

Ángulo de visión

1°30′

Distancia de observación más corta

1.0 m

Potencia resolutiva

3.5″

Imagen

Imagen erecta

MEDICIÓN DE DISTANCIA

Prisma único / 5000M

No prismático

1000M

Tiempo de medición

0. (Fino)

MEDICIÓN ÁNGULO

Método / Codificación absoluta

Lectura mínima

0.5 ”/1”/5 ”10” seleccionable

Precisión

79mm

Ángulo vertical 0 °

Zenith: 0 °/Horizontal:0 °

Unidad

360 °/400gon/6400mil

PANTALLA

Iluminación / Pantalla LCD con Retroiluminación

Teclado

Alfanumérico

Batería

Batería / Batería de litio recargable

Horas laborables

10H

Ficha técnica

Temperatura de operación

-30 °C a 50 °C

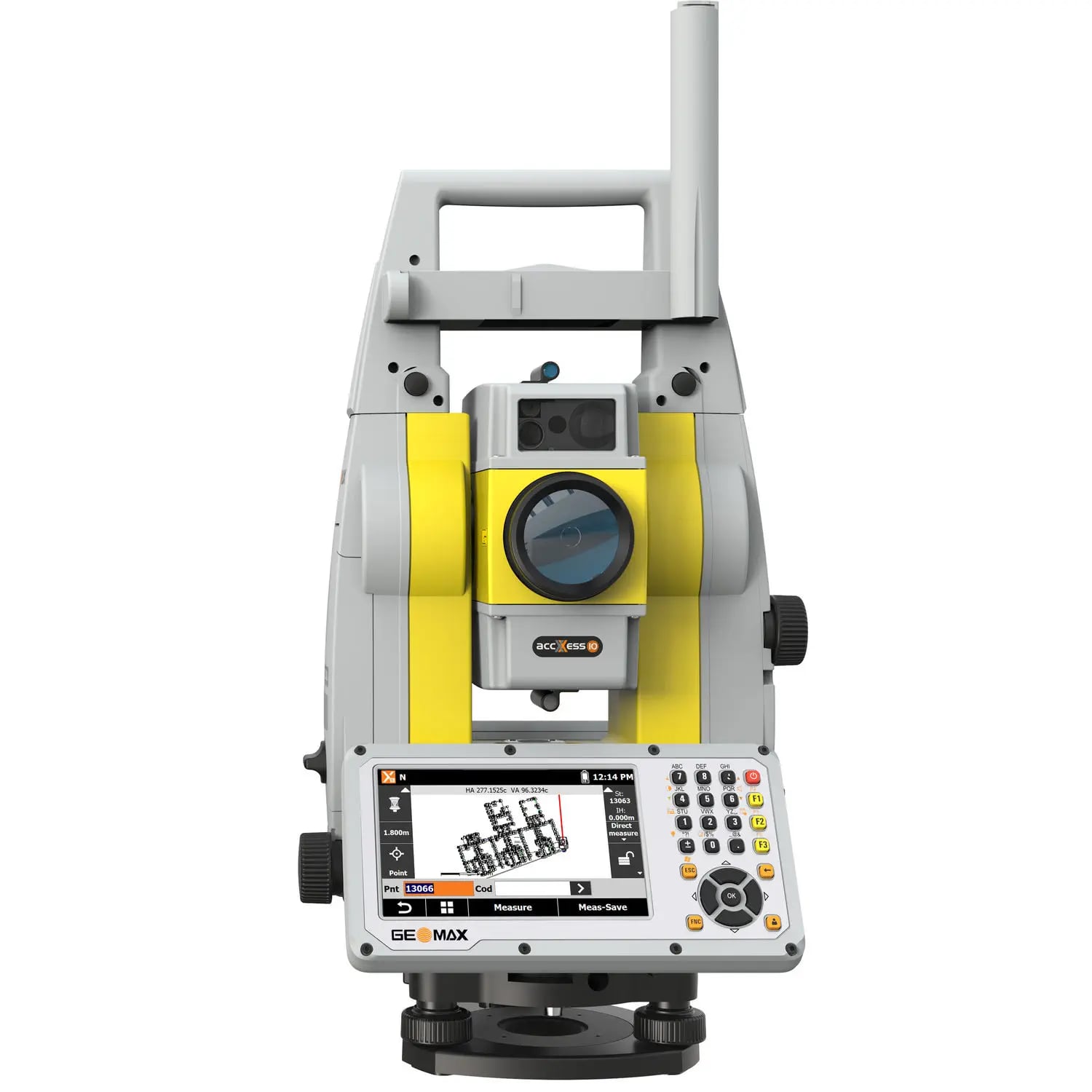

Especificaciones clave

Rango / capacidad

hasta 3500m / Precisión Hz/V / 1”

Exactitud

1” (0.3 mgon), 2” (0.6 mgon), 3” (1.0 mgon), 5” (1.5mgon) / Tecnología: / Unidades híbridas

Normas

• IEC 60825-1

Ficha técnica

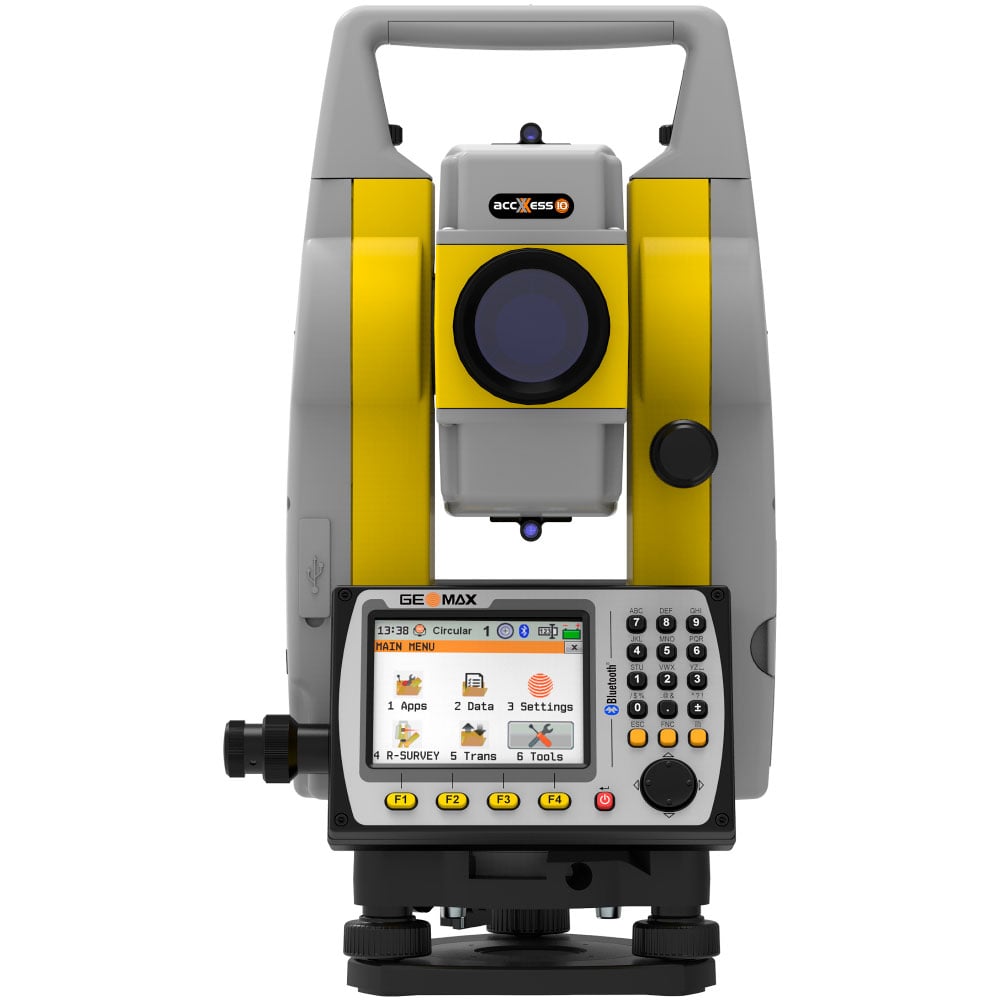

MEDIDAS DE ÁNGULOS

MOTORIZACIÓN

Exactitud

1” (0.3 mgon), 2” (0.6 mgon), 3” (1.0 mgon), 5” (1.5mgon) / Tecnología: / Unidades híbridas

Resolución de pantalla

0.1” / GeoTRAil: búsqueda de prismas basada en GNSS

Método

Absoluto, continuo, diametral. / Velocidad / 100 g/seg

Compensación

Eje cuádruple / Scout - Búsqueda de prismas opto electrónicos

TELESCOPIO

Rango / 300 m en prisma redondo

Aumento

30x / TRack - Registro automático de prismas

Simple (rápido)

2 mm + 1.5 ppm / 0.8s / Velocidad máxima / 90 km/h a 100 m

Estándar

1 mm + 1.5 ppm / 2.4s / AiM - Prisma automático de puntería fina

Continuo

3 mm + 1.5 ppm / < 0.15s / Rango / 1,000 m en prisma redondo

Rango

hasta 3500m / Precisión Hz/V / 1”

MEDICIONES DE DISTANCIA - SIN REFLECTORES

Técnica / Procesamiento de imágenes

Rango

accXess5 / accXXess10 500 m / 1000 m / NAVLIGHT ™ - ALINEAMIENTO AID

Exactitud

2 mm + 2 ppm, > 500 m: 4 mm + 2 ppm; / Rango / De 5 m a 150 m

Tiempo

Típicamente, 2-6 segundos / Exactitud / 5 cm a 100 m

Captura precisa

8x20 mm a 50 m / ESPECIFICACIONES FÍSICAS

INTERFAZ

peso / 5,0 - 5,3 kg (sin batería ni base nivelante)

Teclado

Teclado alfanumérico completo, 25 teclas, iluminadas (2.ª opcional) / Temperatura de funcionamiento/almacenamiento / -20° C a 50° C / -40° C a 70° C

Pantalla

Pantalla táctil a color WVGA de 5” con resolución 800x480 y retroiluminación LED / Clase de protección / Clasificación IP55 a prueba de agua y polvo

Registro de datos

Memoria interna de 2 GB; Tarjeta SD y memoria USB extraíbles / Humedad / 95%, sin condensación

Especificaciones clave

Rango / capacidad

360° para el uso con Leica DST 360 -64° a > 90° para el uso con Leica DST 360

Exactitud

± 1,0 mm

Normas

• ISO 16331-1

Ficha técnica

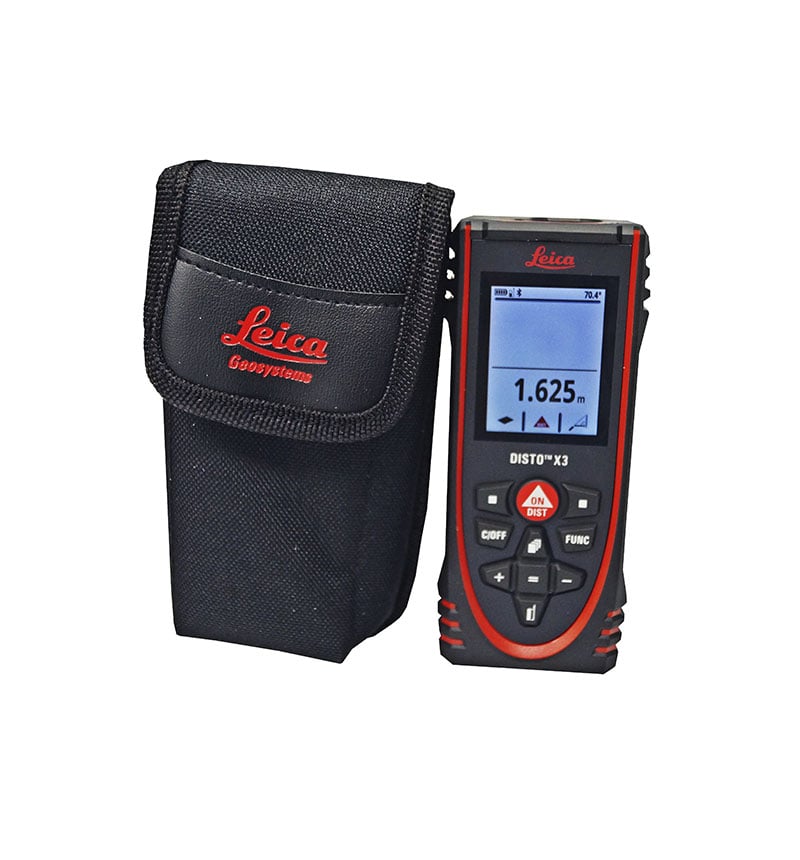

Alcance (con certificación ISO 16331-1)

De 0,05 hasta 150 m

Unidades de medición

m, ft, in

Tecnología X-Range Power

Sí

Sensor de inclinación

Sí

Precisión del sensor de inclinación en la carcasa

± 0,2°

Alcance de medición de Smart Base Horizontal Vertical

360° para el uso con Leica DST 360 -64° a > 90° para el uso con Leica DST 360

Rango de nivelación

5° para el uso con Leica DST 360

Memoria de la última medición

20

Programa Leica DISTO transfer para Windows

Sí

La aplicación Leica DISTO Plan para iOS y Android

Sí, incluye compras en la aplicación

Compatibilidad con la función Smart Room

Sí

Interfaz general de datos

Bluetooth® Smart

Interfaz de datos para datos de puntos 3D

Bluetooth® Smart

Mediciones por juego de baterías

hasta 4000 (se reduce cuando se usa con Bluetooth®)

Vida útil de las baterías

hasta 8 h (se reduce cuando se usa con Bluetooth®)

Extremo multifunción con detección automática de referencia

Sí

Baterías

2 alcalinas AA

Clase de protección

IP 65

Probado para caídas desde una altura de 2 m

Sí

Dimensiones

132 × 56 × 29 mm

Especificaciones clave

Rango / capacidad

0.05 hasta 300 m

Exactitud

± 1 mm

Ficha técnica

Exactitud de medición

± 1 mm

Rango

0.05 hasta 300 m

X-Rango tecnología del poder

•

Unidades de medición

m, ft, in

Distancia en m Ø del punto láser enmm

10, 50, 100 m 6, 30, 60 mm

Rango de medición Base inteligente Horizontal Vertical

360° -40 a 80°

Distancia en m Tolerancia típica de la función P2P

2, 5, 10 m 2, 5, 10 mm

Rango de nivelación

± 5°

Puntero co 4x de zoom

•

Descripción general de la cámara

•

Formato de archivo

jpg, dxf

Memoria de archivos CAD

20 archivos, c/u de 30 puntos

Programas disponibles para Windows

•

Aplicación disponible

iOS/Android

Interfaz de datos *

Bluetooth Smart, WLAN

Mediciones por juego de baterías

hasta 4000 **

Baterías

Li-ion recargable

Tiempo de carga

4h

clase de protección

IP 54

Dimensiones

164x61x32 mm

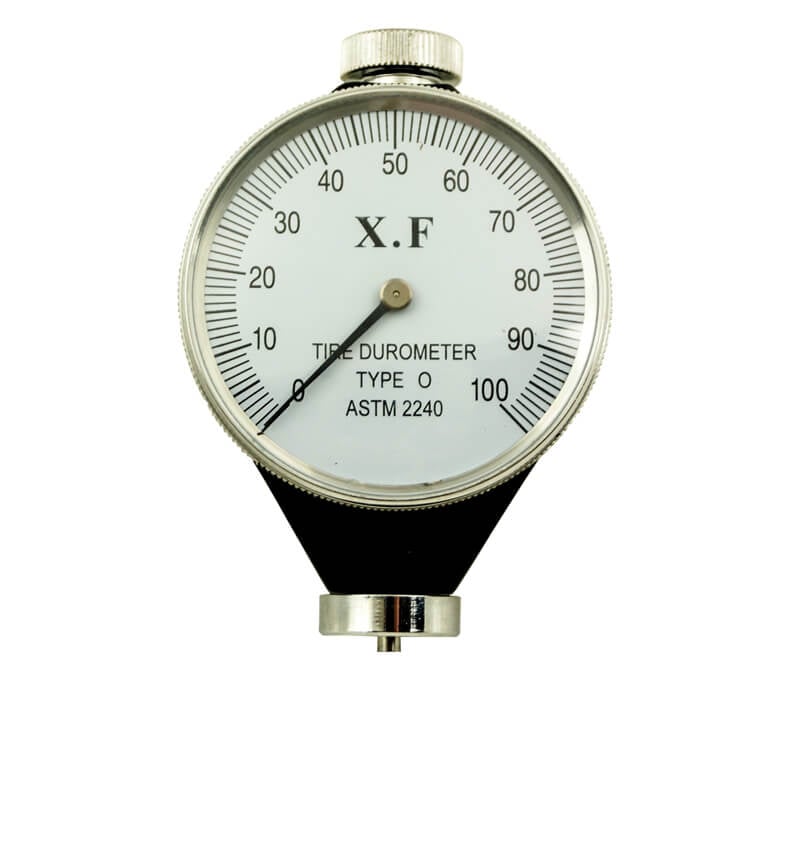

Especificaciones clave

Rango / capacidad

0 a 100

Normas

• ISO 7619
• ASTM D2240

Ficha técnica

Tipo

Analógico, de bolsillo

Escala

Shore O

Rango de la escala

0 a 100

Rango útil de medición

10 a 90

Error

±0.5

Carrera

2.5 mm

Punta

0.79 mm

Normas

GB/T 531-1999, ISO 7619 y ASTM D2240

Especificaciones clave

Rango / capacidad

170 a 960 HLD

Ficha técnica

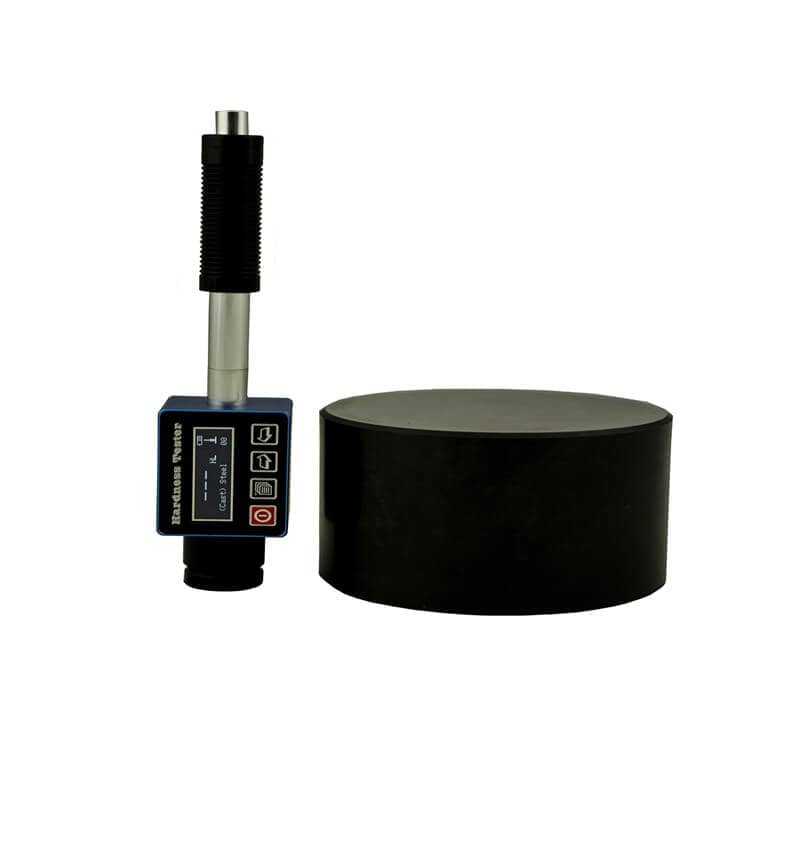

Método

Leeb, con dispositivo de impacto tipo D integrado

Rango de medición

170 a 960 HLD

Escalas

HL, HB, HRB, HRC, HV y HS

Error

±10 HLD (en bloque de 530 ±40 HLD)

Repetibilidad

10 HLD

Dirección de medición

360°, con identificación automática

Promedio

De 1 a 10 impactos, configurable

Memoria

270 promedios en 9 archivos (30 por archivo)

Alarmas

Límites superior e inferior

Pantalla

LCD de matriz de puntos de 128 × 32, con luz de fondo

Conexión a PC

USB 2.0, con software

Calibración

Por software, con bloque patrón (ajuste de ±15 HL)

Alimentación

2 pilas AAA de 1.5 V; aprox. 150 horas de uso continuo sin luz de fondo

Apagado automático

A los 5 minutos sin uso

Condiciones de trabajo

0 °C a 40 °C; humedad menor a 90% HR

Peso

Aprox. 166 g

Energía de impacto

11 mJ

Cuerpo de impacto

5.5 g

Punta

Carburo de tungsteno, 3 mm, más de 1600 HV

Dureza máxima de la pieza

940 HV

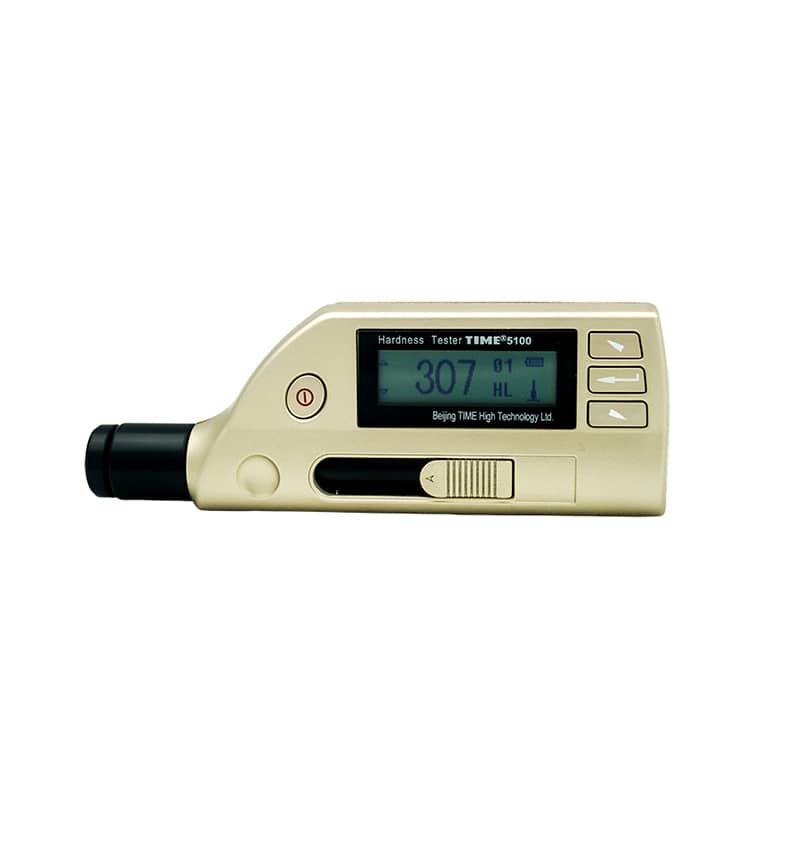

Especificaciones clave

Rango / capacidad

170 a 960 HLD

Ficha técnica

Dispositivo de impacto

Tipo D, integrado

Rango de medición

170 a 960 HLD

Escalas

HL, HRC, HRB, HB, HV y HS

Error

±6 HLD (a 760 ±30 HLD); ±10 HLD (a 530 ±40 HLD)

Repetibilidad

10 HLD

Dirección de medición

360°

Impactos por medición

1 a 9, con promedio

Pantalla

LCD de matriz de puntos de 112 × 48

Batería

Recargable de litio, 3.7 V

Cargador

6 V, 400 mA

Trabajo continuo

Más de 8 horas

Apagado automático

A los 5 minutos sin uso

Temperatura de operación

0 °C a 40 °C

Humedad de operación

Menos de 90% HR

Peso y medidas

130 g aprox.; 145 × 35 × 30 mm

Energía de impacto

11 mJ

Peso del cuerpo de impacto

5.5 g

Punta

Carburo de tungsteno, 3 mm, 1600 HV o más

Dureza máxima de la pieza

940 HV

Rugosidad máxima de la superficie

Ra 1.6 µm

Ficha técnica

Sonda de impacto

Tipo DL, energía de impacto 11 mJ, punta de carburo de tungsteno

Escalas

HLDL, HRC, HRB, HB, HV y HS

Error

±12 HLDL (a 902 ±30 HLDL)

Repetibilidad

12 HLDL (a 902 ±30 HLDL)

Material

Acero y acero fundido

Memoria

256 promedios

Salida de datos

RS-232 a impresora o computadora

Pantalla

LCD de matriz de puntos con luz de fondo y brillo ajustable

Rugosidad máxima de la superficie

Ra 1.6 µm

Espesor mínimo con acoplamiento

5 mm

Capa endurecida mínima

0.8 mm

Alimentación

1 batería de litio de 3 V tipo CR 1/2 AA

Autonomía

300 horas sin luz de fondo; apagado automático a los 5 minutos sin uso

Temperatura de operación

0 °C a 40 °C

Peso y medidas

155 g aprox. sin batería; 213 × 60 × 39 mm

560 a 950

20.6 a 68.2 / 37.0 a 99.9 / 81 a 646 / 80 a 950 / 30.6 a 96.8

Especificaciones clave

Rango / capacidad

20 a 80 HRA, 20 a 100 HRB, 20 a 80 HRC

Normas

• ISO 6508-2

Ficha técnica

Método

Rockwell, lectura analógica

Precarga

98.1 N (10 kgf)

Carga total

588.4 N (60 kgf), 980.7 N (100 kgf) y 1471 N (150 kgf)

Escalas de la carátula

HRC de 0 a 100; HRB de 30 a 130

Rango de prueba

20 a 80 HRA, 20 a 100 HRB, 20 a 80 HRC

Resolución

0.5 HR

Altura máxima de la pieza

200 mm (7.87")

Profundidad de garganta

160 mm (6.30")

Normas

BS EN 10109-96 e ISO 6508-2

Medidas máximas

720 × 225 × 790 mm

Peso neto

100 kg

Especificaciones clave

Exactitud

±1.0%

Ficha técnica

Métodos

Brinell, Rockwell y Vickers

Fuerza de prueba inicial

98.07 N (10 kgf), tolerancia ±2.0%

Fuerzas Rockwell

588.4 N (60 kgf), 980.7 N (100 kgf) y 1471 N (150 kgf)

Fuerzas Brinell

294.2 N (30 kgf), 306.5 N (31.25 kgf), 612.9 N (62.5 kgf), 980.7 N (100 kgf) y 1839 N (187.5 kgf)

Fuerzas Vickers

294.2 N (30 kgf) y 980.7 N (100 kgf)

Tolerancia de la fuerza total

±1.0%

Penetradores

Diamante Rockwell, diamante Vickers y bolas de 1.5875 mm, 2.5 mm y 5 mm

Tiempo de permanencia

Ajustable de 2 a 60 s

Aumento del objetivo

37.5× y 75×

Altura máxima de la pieza

170 mm en Rockwell; 140 mm en Brinell y Vickers

Distancia del penetrador al cuerpo

165 mm

Alimentación

220 V AC ±5%, 50/60 Hz

Medidas (largo × ancho × alto)

520 × 215 × 700 mm

Peso

78 kg

HRA

20 a 75 HRA / ±2 HRA / —

HRA

Más de 75 a 88 HRA / ±1.5 HRA / —

HRB

20 a 45 HRB / ±4 HRB / —

HRB

Más de 45 a 80 HRB / ±3 HRB / —

HRB

Más de 80 a 100 HRB / ±2 HRB / —

HRC

20 a 70 HRC / ±1.5 HRC / —

Especificaciones clave

Rango / capacidad

20 a 67 HRC; 30 a 100 HRB; 70 a 85 HRA

Ficha técnica

Métodos

Rockwell (HRA, HRB, HRC), Brinell (HB) y Vickers (HV30)

Fuerza de precarga

98 N

Fuerzas Rockwell

588, 980 y 1471 N

Fuerzas Brinell

306, 613 y 1839 N

Fuerzas Vickers

294, 588 y 980 N

Rango Rockwell

20 a 67 HRC; 30 a 100 HRB; 70 a 85 HRA

Rango Brinell

4 a 450 HB

Rango Vickers

14 a 1000 HV

Lectura Rockwell

Pantalla de proyección óptica

Microscopio de medición

37.5× y 75×; división mínima de 0.004 mm (37.5×) y 0.002 mm (75×)

Error de indicación permitido

±1 HR en Rockwell; ±2% en Vickers; ±3% a ±4% en Brinell

Altura máxima de la pieza

180 mm

Distancia del penetrador a la pared exterior

200 mm

Alimentación

220 V CA, 50 Hz

Medidas (fondo × ancho × alto)

560 × 260 × 760 mm

Peso

90 kg

HRA

588.4 N / Cono de diamante / Aleaciones duras, capas cementadas

HRB

980.7 N / Bola de acero de 1.588 mm / Acero dulce, aleaciones de aluminio y de cobre, hierro maleable

HRC

1471 N / Cono de diamante / Acero templado, acero bonificado, hierro fundido duro

HB

306.5, 612.9 y 1839 N / Bolas de acero de 2.5 y 5 mm / Metales no ferrosos, fundición y aleaciones suaves

Especificaciones clave

Rango / capacidad

0 a 100 HA

Exactitud

Menor a 1% H

Normas

• ASTM D2240
• ISO 7619
• JIS K 7215

Ficha técnica

Escala

Shore A

Rango de medición

0 a 100 HA

Precisión

Menor a 1% H

Resolución

0.1

Indentador

Punta cónica plana de 0.79 mm, ángulo de 35°

Funciones

Resultado de dureza, valor medio y valor máximo

Normas

DIN 53505, ASTM D 2240, ISO 7619 y JIS K 7215

Apagado automático

Sí

Alimentación

Batería tipo botón

Temperatura de operación

0 °C a 40 °C

Peso y medidas

150 g; 90 × 55 × 25 mm

Especificaciones clave

Rango / capacidad

0 a 100 HC

Exactitud

Menos de 1% H

Normas

• ASTM D2240
• ISO 7619
• JIS K7215

Ficha técnica

Escala

Shore C

Rango de medición

0 a 100 HC

Precisión

Menos de 1% H

Resolución

0.1

Funciones

Resultado de dureza, valor medio y valor máximo

Indentador

Esférico de 2.5 mm

Espesor mínimo de la muestra

6 mm (hasta 3 capas apiladas)

Apagado automático

Sí

Alimentación

Pila de botón

Temperatura de operación

0 °C a 40 °C

Medidas

90 × 55 × 25 mm

Peso

150 g

Normas

DIN 53505, ASTM D2240, ISO 7619 y JIS K7215

Especificaciones clave

Rango / capacidad

0 a 100 HD

Exactitud

Menos de 1% H

Normas

• ASTM D2240
• ISO 7619
• JIS K7215

Ficha técnica

Escala

Shore D (HD)

Rango de medición

0 a 100 HD

Precisión

Menos de 1% H

Resolución

0.1

Funciones

Resultado de dureza, valor medio y valor máximo

Apagado automático

Sí

Normas

DIN 53505, ASTM D2240, ISO 7619 y JIS K7215

Alimentación

Batería tipo botón

Temperatura de operación

0 °C a 40 °C

Medidas

90 × 55 × 25 mm

Peso

150 g

Durómetro digital de bolsillo Shore A

Shore A / 0 a 100 HA

Durómetro digital de bolsillo Shore B

Shore B / —

Durómetro digital de bolsillo Shore C

Shore C / 0 a 100 HC

Durómetro digital de bolsillo Shore D

Shore D / 0 a 100 HD

Durómetro digital de bolsillo Shore O

Shore O / —

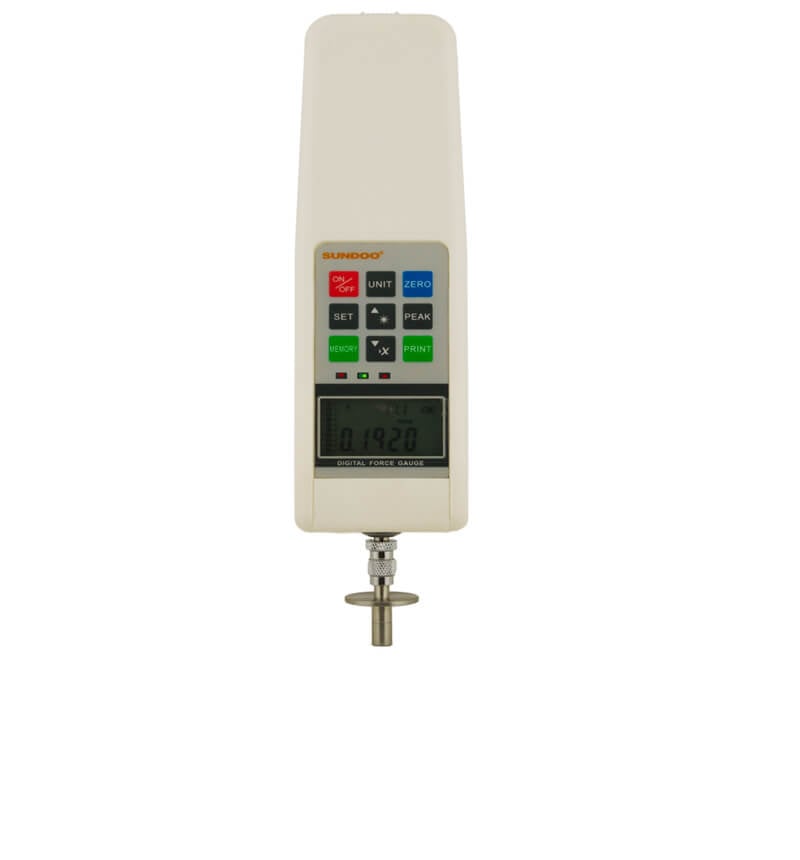

Especificaciones clave

Rango / capacidad

0.5 a 12 kg/cm² (×10⁵ Pa)

Exactitud

±1%

Ficha técnica

Rango

0.5 a 12 kg/cm² (×10⁵ Pa)

Rango efectivo

10% a 100% de la escala

Resolución

0.1 kg/cm²

Exactitud

±1%

Punta y penetración

Ø 11.1 mm; 10 mm de profundidad

Unidades

kg/cm² y MPa

Modos

Tiempo real, retención de pico y pico con liberación automática (1 a 10 s)

Memoria

10 lecturas, con promedio automático

Alarmas

Límites superior e inferior con luces roja y verde y zumbador

Salida de datos

RS-232C, a computadora o microimpresora

Pantalla

LCD con luz de fondo azul

Apagado automático

Configurable de 1 a 60 minutos, o desactivado

Batería

Ni-MH de 8.4 V / 1200 mAh, aprox. 40 horas de uso continuo; carga con adaptador de 12 V DC / 300 mA

Condiciones de trabajo

20 ±10 °C; 35% a 65% HR

Medidas y peso

260 × 60 × 36 mm; 200 g

Alimentación a 220 V

si en tu planta sólo tienes 127 V, coméntalo con tu asesor al cotizar.

Especificaciones clave

Rango / capacidad

170 a 960 HLD

Ficha técnica

Método

Leeb, portátil

Rango de medición

170 a 960 HLD

Escalas

HL, HRC, HRB, HRA, HB, HV y HS

Pantalla

LCD de matriz de puntos de 128 × 32

Memoria

Hasta 350 grupos (de 1 a 32 impactos por grupo)

Alimentación

Batería de litio

Normas

GB/T 17394-1998 y JB/T 9378-2001 (dureza Leeb)

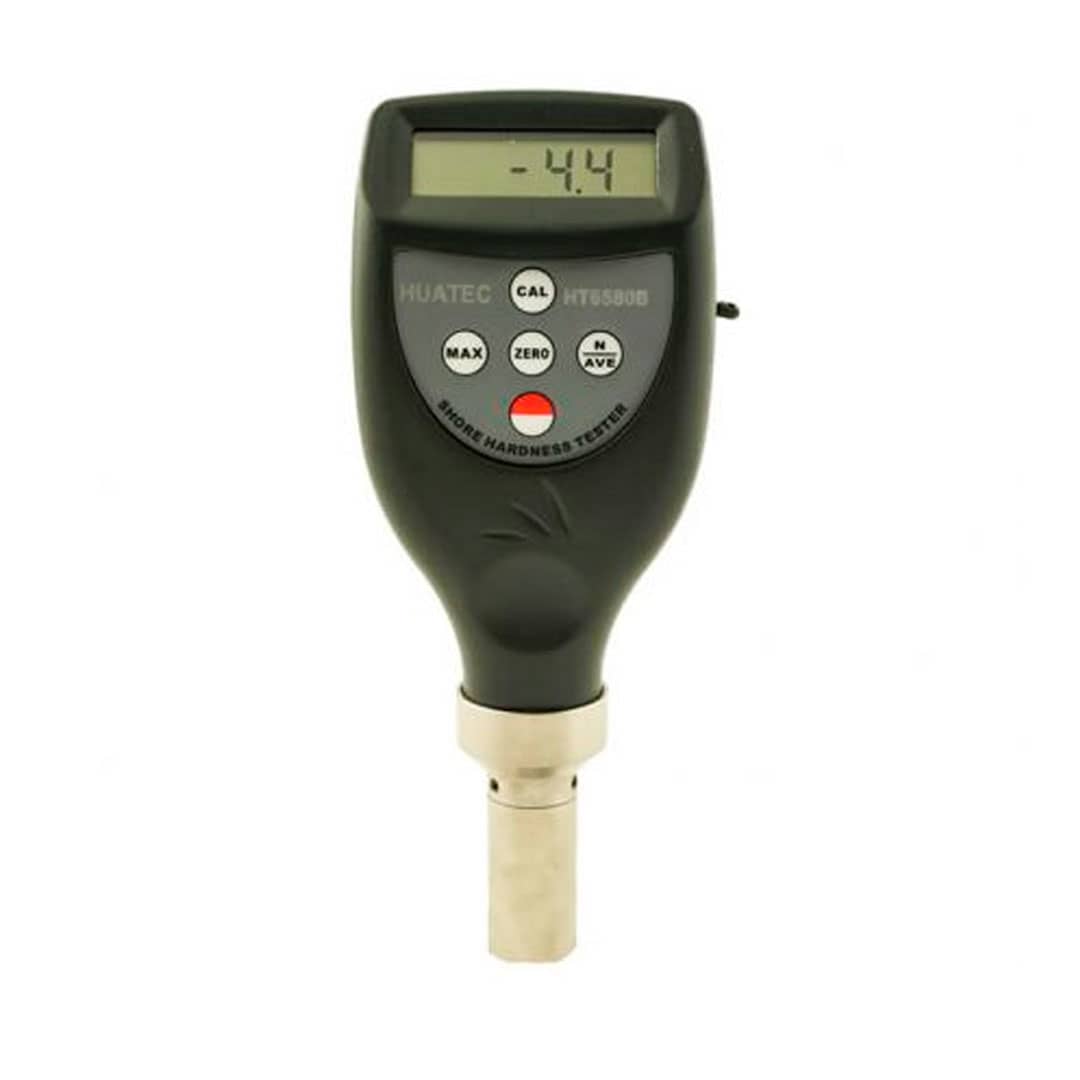

Especificaciones clave

Rango / capacidad

20 a 90 A

Exactitud

Menor a 1% H

Normas

• ISO 868
• DIN 53505
• ASTM D2240
• ISO 7619

Ficha técnica

Escala

Shore A

Rango de medición

20 a 90 A

Resolución

0.1

Precisión

Menor a 1% H

Normas

DIN EN ISO 868, DIN 53505 y ASTM D 2240

Funciones

Lectura instantánea, valor máximo y promedio de 1 a 9 mediciones

Espesor mínimo de la muestra

4 mm (DIN EN ISO 868); 6 mm (DIN 53505, ISO 7619 y ASTM D 2240)

Pantalla

LCD de 4 dígitos, 10 mm

Salida de datos

RS-232C (cable y software opcionales)

Apagado

Manual o automático a los 20 minutos sin uso

Alimentación

4 pilas AAA de 1.5 V

Temperatura de operación

0 °C a 40 °C

Medidas

162 × 65 × 38 mm

Peso

173 g
