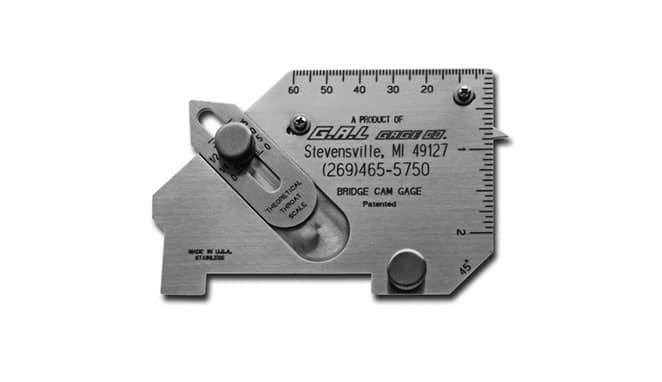

Calibrador de Soldadura Bridge Cam Gage ¿Cómo utilizarlo?
Calibrador de Soldadura Bridge Cam Gage ¿Cómo utilizarlo?
En esta sección te vamos a enseñar cómo utilizar el Calibrador de Soldadura Bridge Cam Gage que vendemos en nuestra tienda Bluemetric.mx.
Si quieres adquirir este instrumento de medición da clic aquí.
Si quieres comprar todo el paquete este kit de seguro te va a encantar
Lo primero que debemos decir es que con el Calibrador de Soldaduras; también conocido como “Bridge Cam Gauge”, tú podrás medir:
Ángulos de preparación
Desalineación exterior
Refuerzos de soldadura
Dimensiones de la garganta de soldadura de filete
Longitud de la pierna de soldadura de filete y socavados y hoyos
Comencemos…
Usa Bridge Cam Gage para calcular ángulos de preparación
Así, para medir el ángulo de preparación de una tubería, coloca las patas del medidor de forma cuadrada en la superficie de la tubería y baja el segmento giratorio hasta que descanse sobre el bisel. Este ángulo de bisel mide aproximadamente 42 grados.
Si deseas medir la desalineación exterior
Para medir fácilmente la desalineación exterior, apoya las patas del medidor de forma cuadrada en una superficie de la tubería y baja la punta hasta que entre en contacto con la otra tubería. La cantidad de desalineación se lee en esta escala. Esta desalineación mide 3/32 de una pulgada o 2.3 mm
En el caso de refuerzos de soldaduras
Ahora, si lo que quieres es medir el refuerzo de soldadura, baja las patas del medidor a la superficie de la placa. Luego, usando la punta, colócala en el punto más alto de la soldadura. La dimensión de refuerzo de soldadura se lee nuevamente desde esta escala. Este refuerzo de soldadura mide 1/8 de una pulgada o aproximadamente 3.1 mm
Referente a las gargantas de soldadura
En cambio, si queremos medir la dimensión real de la garganta de soldadura de filete; usamos el deslizador de inglete del medidor Bridge Cam, de nuestro calibrador de soldaduras. Para ello, primero debemos extender el portaobjetos hasta el tope. Luego colocamos la punta del portaobjetos en la cara de la soldadura y bajamos el medidor hasta que entre en contacto con la superficie de ambas placas. La dimensión real de la garganta la leemos desde esta escala. Se lee un poco menos de 3/8 de una pulgada, o aproximadamente 9 milímetros. Y si le damos la vuelta al medidor, la escala en la parte posterior también te dará el tamaño teórico de la soldadura. En este caso, de 1/2 a una pulgada.
También puedes usar la diapositiva como un indicador de go-nogo. Simplemente retiras el tornillo de bloqueo, volteas la corredera hacia el lado teórico y vuelves a montar el medidor. Usa los incrementos para configurar la diapositiva para que coincida con la longitud de la pierna. En este caso se especifica una soldadura de 1/2 pulgada. Ajusta la corredera a 1/2 pulgada y bloquea el tornillo. El medidor indica que esta es una cantidad aceptable de soldadura.
Y para longitudes de piernas de soldadura
Para medir la longitud de la pierna de una soldadura de filete, apoya las patas del calibrador sobre la superficie de la placa, luego gira la punta hacia el pico de la soldadura. La longitud real de la pierna se lee desde esta escala. Esta medida debe leer la mitad de una pulgada o aproximadamente 12.7 mm
Mide socavaciones y picaduras con el Bridge Cam Gage
Y, por último, para medir hoyos o muescas, coloca las patas del medidor de forma cuadrada en la superficie de la placa y baja la punta hacia la muesca o el hoyo que deseas medir. La cantidad de socavado se lee desde esta escala. Este hoyo lee 1/16 de una pulgada o aproximadamente 1.6 mm.
Calibradores de soldadaura más precisos
Ver todos
Añadir a la lista de deseos
Vista Rápida
BLUE-HFW305

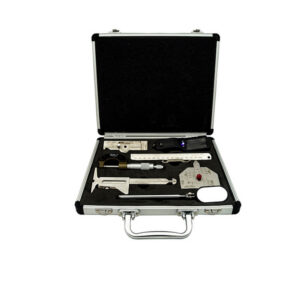

Kit de soldadura mediano
$351.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-HFW304

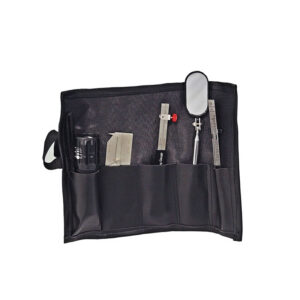

Kit de soldadura chico
$193.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-GG12L

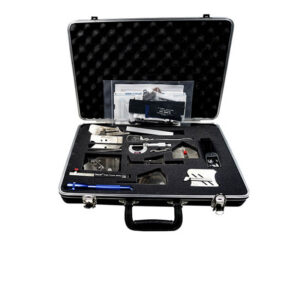

Kit de inspección de soldadura grande
$2,294.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-GG10

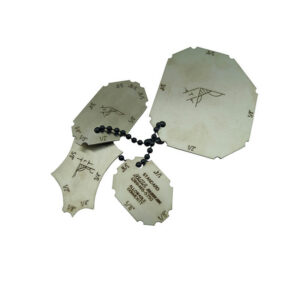

Medidor de filete gg-10
$56.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-GG3

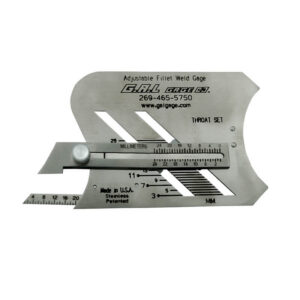

Medidor de filete gg3
$195.00
Ver producto
Seleccionar opciones
Este producto tiene múltiples variantes. Las opciones se pueden elegir en la página de producto
Limpiar
Añadir a la lista de deseos
Vista Rápida
BLUE-GG29

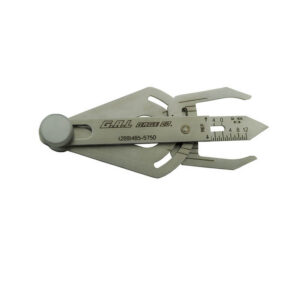

Medidor de perfil
$117.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-GG13

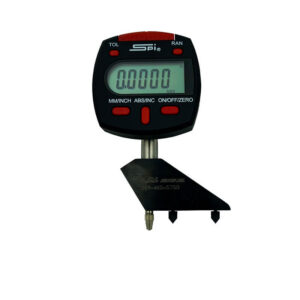

Medidor de profundidad digital
$786.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-GG18

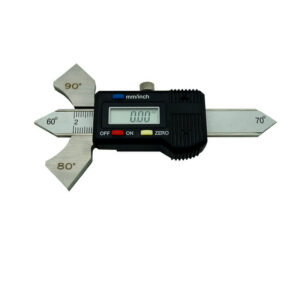

Medidor de soldadura digital gg-18
$347.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-GG1

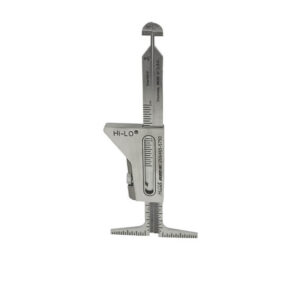

Medidor de soldadura hi-lo gg-1 gal gage
$170.00
Ver producto
Añadir al carrito
Añadir a la lista de deseos
Vista Rápida
BLUE-GG2

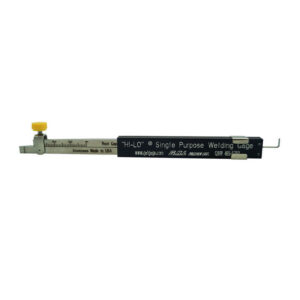

Medidor de soldadura hi-lo de un solo propósito gg-2
