Una lectura baja en el equipo no siempre significa que el sistema esté en condición segura. En campo, las pruebas de puesta a tierra exigen interpretar el valor medido dentro del contexto real de la instalación, el tipo de electrodo, la resistividad del terreno, la presencia de ruido eléctrico y el objetivo técnico de la verificación. Esa diferencia entre medir y diagnosticar es la que determina si un resultado sirve para liberar una instalación o si apenas es un dato aislado.
En ambientes industriales, comerciales y de infraestructura crítica, la puesta a tierra no es un accesorio del sistema eléctrico. Es un elemento de protección para personas, equipos y continuidad operativa. Su desempeño influye en la capacidad de disipar corrientes de falla, limitar tensiones de paso y contacto, reducir afectaciones por descargas atmosféricas y estabilizar referencias eléctricas en sistemas sensibles. Por eso, cuando se programan pruebas de puesta a tierra, no basta con “sacar una lectura”. Hay que elegir el método correcto, el instrumento adecuado y una rutina de medición defendible.
Qué verifican realmente las pruebas de puesta a tierra
Las pruebas de puesta a tierra pueden responder preguntas distintas, y ahí suele comenzar la confusión. No todas buscan lo mismo ni usan el mismo procedimiento. En algunos casos, el interés principal es medir la resistencia del sistema de tierra respecto al terreno. En otros, lo que se necesita es confirmar continuidad entre conductores de protección, revisar la integridad de un arreglo de electrodos o evaluar la impedancia del lazo bajo condiciones de operación.
Cuando el objetivo es validar la capacidad de dispersión hacia tierra, la resistencia de puesta a tierra es el parámetro más común. Sin embargo, ese valor depende de variables que cambian con la humedad, la temperatura, la estratificación del suelo y la geometría del electrodo. Un resultado aceptable durante temporada húmeda puede cambiar de forma relevante en época seca. Por eso, en instalaciones críticas conviene establecer trazabilidad de mediciones y comparar tendencias, no solo lecturas aisladas.
También es frecuente que se mezclen criterios normativos con criterios operativos. Hay sistemas donde se exige cumplir un valor objetivo por política interna, por especificación de ingeniería o por requerimientos del equipo protegido. En otros casos, el cumplimiento no depende de una sola cifra, sino del desempeño integral del sistema de protección. Esa diferencia importa al momento de seleccionar el instrumento y definir la metodología.
Métodos de medición y cuándo conviene cada uno
El método de caída de potencial sigue siendo una de las referencias más utilizadas para medir resistencia de puesta a tierra. Su ventaja principal es que, cuando se aplica correctamente y hay espacio suficiente para colocar estacas auxiliares, ofrece resultados confiables para electrodos individuales o sistemas desconectables. El límite aparece en plantas con restricción física, patios congestionados o instalaciones donde no es viable desconectar el sistema durante la prueba.

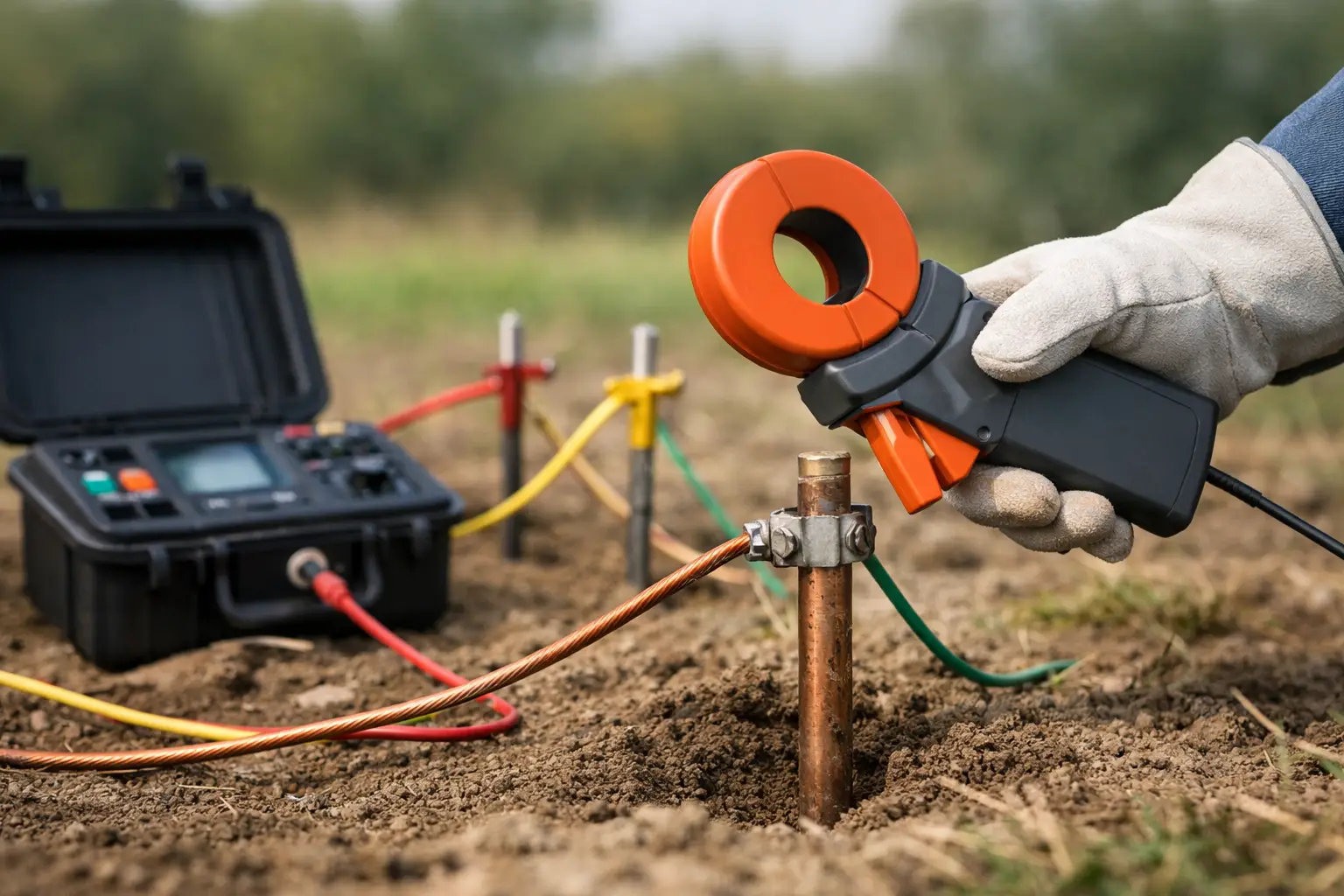

En esos escenarios, las pinzas para tierra ofrecen una alternativa práctica. Permiten medir sin desconectar, con menor intervención operativa y mayor velocidad de inspección. Pero no resuelven todos los casos. Funcionan mejor en sistemas aterrizados en paralelo, donde existe un lazo cerrado que haga posible la medición. Si se aplican en un electrodo aislado o en una configuración que no cumple esa condición, la lectura puede ser engañosa.
Otro enfoque útil es la medición selectiva, que permite evaluar un electrodo específico dentro de un sistema complejo sin desenergizar ni desmontar la red completa. Para responsables de mantenimiento en instalaciones extensas, este método ayuda a localizar degradación puntual sin afectar la continuidad de servicio. En cambio, si lo que se busca es analizar el comportamiento del terreno para diseñar o corregir el sistema, la prueba clave no es la resistencia del electrodo, sino la resistividad del suelo.
Errores frecuentes en pruebas de puesta a tierra
Muchos problemas de interpretación no provienen del instrumento, sino de la forma en que se ejecuta la prueba. El primero es asumir que cualquier valor bajo es automáticamente bueno. Un resultado puede verse favorable y aun así estar influido por trayectorias paralelas, interferencia eléctrica o una configuración incorrecta de puntas y distancias.
Otro error común es medir sin considerar la condición real de operación. Hay sistemas con variadores, armónicos, corrientes de fuga o redes de tierra interconectadas que alteran la estabilidad de la lectura. En esos casos, un equipo con mejor filtrado, funciones selectivas o capacidad de medición bajo ruido ofrece una ventaja clara frente a instrumentos básicos.
También se falla al omitir la inspección física. La corrosión en conexiones, uniones mecánicas deficientes, conductores dañados o registros inundados pueden comprometer el sistema aunque el valor medido todavía parezca aceptable. Una prueba eléctrica sin revisión visual deja fuera parte del diagnóstico.
El papel del instrumento en la confiabilidad del resultado
En un entorno técnico serio, el instrumento no se elige solo por rango o precio. Se selecciona por aplicación, exactitud, seguridad y capacidad de repetir mediciones consistentes en condiciones reales de campo. Para pruebas de puesta a tierra, conviene revisar si el equipo ofrece medición de 2, 3 o 4 polos, prueba con pinza, función selectiva, memoria de datos y filtrado contra interferencias.
La categoría de seguridad también importa, sobre todo en tableros, acometidas y entornos industriales con energía presente. Un equipo adecuado debe soportar el nivel de exposición esperado y facilitar una conexión segura. Además, la ergonomía no es un detalle menor. En inspecciones extensas, un instrumento con interfaz clara, accesorios compatibles y lectura estable reduce errores del operador y tiempos de trabajo.
La calibración es otro punto crítico. Cuando la medición forma parte de una auditoría, un plan de mantenimiento o un expediente de cumplimiento, el valor debe ser trazable. Contar con instrumentos calibrados bajo un laboratorio acreditado conforme a ISO/IEC 17025:2017 fortalece la validez técnica del resultado y reduce cuestionamientos posteriores. En operaciones donde la evidencia de medición tiene impacto contractual o normativo, ese respaldo deja de ser opcional.
Cómo interpretar resultados sin caer en simplificaciones
Interpretar pruebas de puesta a tierra exige contexto. Un valor puede ser adecuado para una instalación y deficiente para otra. No es lo mismo evaluar una nave industrial con una malla extensa que una torre de comunicaciones, un cuarto eléctrico con equipos sensibles o una subestación con requisitos específicos de diseño.
Además, el histórico pesa. Si una instalación reportaba cierta tendencia y de pronto muestra un incremento sostenido, la señal de alerta no siempre es un incumplimiento inmediato, sino un deterioro progresivo del sistema. Detectarlo a tiempo permite corregir conexiones, mejorar electrodos, reacondicionar registros o replantear la red antes de que ocurra una falla o una no conformidad.
También conviene cruzar la medición con las condiciones de sitio. Si hubo lluvia reciente, si el terreno fue removido, si existe cercanía con estructuras metálicas enterradas o si se añadieron nuevas interconexiones, el resultado puede variar de forma significativa. Una lectura técnica bien documentada debe dejar constancia de esas condiciones, no solo del número final.
Cuándo conviene programar estas pruebas
Las pruebas de puesta a tierra no deberían limitarse a una reacción después de una falla. Son más valiosas cuando forman parte de un programa preventivo. Resultan especialmente recomendables después de ampliaciones eléctricas, instalación de equipos críticos, mantenimiento mayor, eventos atmosféricos severos, corrección de protecciones o cambios visibles en el terreno.
En plantas con procesos sensibles, una frecuencia periódica ayuda a sostener continuidad operativa y evidencia de cumplimiento. En obras nuevas, la prueba sirve para validar que la instalación entregada corresponde al desempeño esperado. En infraestructura existente, permite confirmar que el sistema no se ha degradado por corrosión, manipulación, vibración o modificaciones no documentadas.
Para contratistas, supervisores de obra y departamentos de compras, esto tiene una implicación directa: no todos los proyectos requieren el mismo tipo de instrumento. Hay trabajos de verificación rápida donde una pinza especializada puede resolver con eficiencia, y hay diagnósticos completos donde se necesita un terrómetro multiparámetro con mayor capacidad de análisis. Elegir bien desde el inicio evita repetir pruebas, movilizaciones y costos por resultados no concluyentes.
Un criterio técnico que sí hace diferencia
En el mercado existe una amplia oferta de soluciones para medición eléctrica, pero en aplicaciones críticas conviene trabajar con equipos, accesorios y respaldo técnico alineados a la exigencia real del proyecto. Bluemetric participa precisamente en ese punto: acercar instrumentación profesional para mantenimiento, inspección y prueba con enfoque en exactitud, trazabilidad y soporte especializado.
Cuando las pruebas de puesta a tierra se ejecutan con metodología correcta, instrumento adecuado y criterio de interpretación, dejan de ser un trámite. Se convierten en una decisión técnica que protege activos, respalda cumplimiento y reduce incertidumbre operativa. Y en instalaciones donde una falla eléctrica no se puede improvisar, esa diferencia se nota antes de que ocurra el problema.
