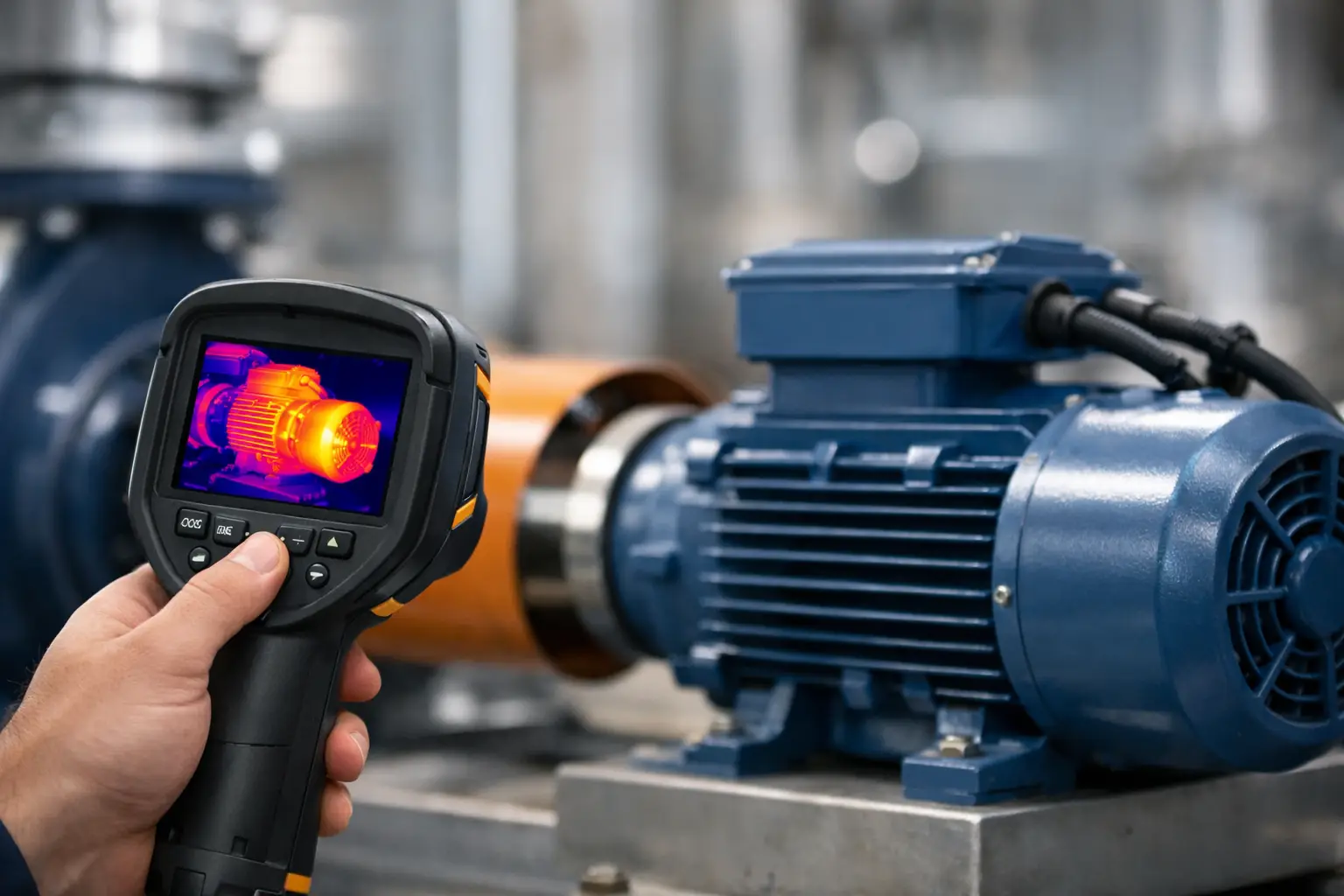

Un motor que sigue operando con una fase recalentada rara vez avisa con tiempo. Cuando el daño ya es audible o la producción empieza a resentirse, el costo de la falla suele ser mucho mayor que el de una inspección preventiva. Por eso la termografia en motores electricos se ha convertido en una práctica cada vez más usada en mantenimiento industrial: permite identificar anomalías térmicas sin contacto, con el equipo en operación y con evidencia visual que facilita la toma de decisiones.
En plantas de manufactura, procesos continuos, sistemas HVAC industriales y líneas automatizadas, el motor eléctrico no trabaja aislado. Depende de alimentación estable, condiciones de carga, ventilación, alineación y calidad de conexión. La temperatura es una señal crítica porque integra varias de esas variables en un mismo indicador. Si se interpreta correctamente, una imagen térmica puede anticipar problemas que todavía no aparecen en pruebas funcionales simples.
Qué aporta la termografía en motores eléctricos
La principal ventaja de la termografía en motores eléctricos es que muestra patrones de calor, no solo valores puntuales. Un termómetro infrarrojo puede confirmar que una carcasa está caliente, pero una cámara termográfica permite ver si el calentamiento está concentrado en la caja de conexiones, en un rodamiento, en una zona del estator o en el acoplamiento. Esa diferencia cambia por completo el diagnóstico.
También es una técnica no intrusiva. No requiere desmontar el motor ni interrumpir necesariamente la operación para obtener información útil. Esto la vuelve especialmente valiosa en equipos críticos, donde un paro para inspección puede afectar producción, calidad o cumplimiento de entrega. En lugar de revisar a ciegas, el responsable de mantenimiento puede priorizar qué motor intervenir, cuándo hacerlo y con qué urgencia.
Ahora bien, la termografía no reemplaza por sí sola otras pruebas. Sirve para detectar indicios térmicos de falla, pero la causa raíz debe confirmarse con mediciones eléctricas, análisis de vibración, pruebas de aislamiento o revisión mecánica, según el caso. Su fortaleza está en orientar el diagnóstico con rapidez.
Fallas que la termografía en motores eléctricos puede revelar
En campo, los hallazgos más comunes están relacionados con sobrecarga, mala ventilación, desbalance de fases, conexiones flojas y deterioro en componentes mecánicos. Cuando un motor trabaja por encima de su capacidad o en condiciones de enfriamiento deficientes, la carcasa puede presentar una elevación térmica generalizada. Si el problema está en la alimentación, es frecuente observar diferencias de temperatura entre conductores, terminales o puntos de conexión.
Sobrecalentamiento por carga o ventilación
Un incremento uniforme de temperatura en el cuerpo del motor puede indicar carga excesiva, ciclos de trabajo más severos de lo previsto o ventilación insuficiente. En ambientes con polvo, grasa o partículas, las aletas de enfriamiento y entradas de aire suelen perder eficiencia. La cámara térmica ayuda a distinguir si el calor es consecuencia de una condición global del equipo o de un punto localizado.
Aquí conviene ser prudente. Un motor caliente no siempre está fallando. Puede estar operando dentro de su diseño, especialmente si la carga es alta y la temperatura ambiente también lo es. Por eso las imágenes deben compararse con condiciones normales de operación, historial del activo y datos de placa.
Conexiones eléctricas deficientes
Una terminal floja, sulfatada o mal instalada genera resistencia adicional y, con ello, calor. En termografía esto suele verse como un punto claramente más caliente que los elementos similares del mismo circuito. En motores trifásicos, comparar fase contra fase es una práctica básica para detectar desviaciones que no deberían existir en condiciones equivalentes.
La relevancia de este hallazgo va más allá del motor. Muchas veces el problema está en el arrancador, contactor, relevador térmico, seccionador o tablero de alimentación. La inspección térmica del sistema asociado puede evitar que se cambie un motor cuando en realidad la raíz está en la conexión o protección aguas arriba.
Desbalance eléctrico y fallas de alimentación
Cuando existe desbalance de voltaje o corriente, el motor responde con incremento de temperatura y pérdida de eficiencia. La termografía no mide directamente el desbalance, pero sí puede mostrar sus efectos térmicos. Si una zona del sistema eléctrico presenta mayor calentamiento o si el comportamiento térmico del motor cambia de manera sostenida frente a otros equipos similares, vale la pena revisar calidad de energía y condición de fases.
Rodamientos, fricción y problemas mecánicos
Un rodamiento con lubricación deficiente, contaminación o desgaste puede elevar la temperatura en uno de los extremos del motor. La imagen térmica permite comparar ambos lados del equipo y detectar asimetrías útiles para el diagnóstico. Lo mismo aplica en desalineación, tensión incorrecta en bandas o fricción anormal en elementos acoplados.
Aquí aparece un punto importante: no toda anomalía térmica mecánica es exclusiva del motor. En ocasiones el calor proviene de la carga impulsada, del reductor o del sistema de transmisión. La inspección debe contemplar el conjunto completo para evitar interpretaciones parciales.
Cómo hacer una inspección útil y no solo una foto térmica
Tomar una imagen es fácil. Obtener datos comparables y defendibles requiere método. Para que la termografía en motores eléctricos aporte valor real, la inspección debe ejecutarse bajo condiciones consistentes y con criterios definidos de evaluación.
Primero, el motor debe estar operando con carga representativa. Una inspección en vacío puede ocultar problemas que solo aparecen en régimen normal. Segundo, es necesario registrar la temperatura ambiente, la carga aproximada, la hora, la distancia de medición y, si aplica, la emisividad configurada en el instrumento. Estos factores afectan la lectura y su interpretación.
También conviene establecer rutas periódicas. Una sola termografía puede detectar un problema evidente, pero el mayor valor aparece cuando se comparan tendencias. Si un rodamiento pasa de una condición estable a un incremento gradual en varias semanas, existe información suficiente para programar intervención antes del paro no planeado.
Dónde observar en el motor
La carcasa general, los extremos donde se alojan los rodamientos, la caja de conexiones, el ventilador y los conductores de alimentación son puntos básicos de inspección. Si el acceso es seguro, también deben observarse arrancadores, protecciones y conexiones asociadas. El patrón térmico completo ayuda a diferenciar si el origen es eléctrico, mecánico o de proceso.
Qué errores son frecuentes
Uno de los más comunes es ignorar superficies reflectivas. Partes metálicas pulidas pueden reflejar calor de otras fuentes y generar lecturas engañosas. Otro error es comparar motores distintos sin considerar potencia, carga, ambiente o diseño. También ocurre que se interpreta cualquier diferencia térmica como falla inminente, cuando algunas variaciones son normales según la aplicación.
Selección del equipo para termografía industrial
No todas las cámaras térmicas responden igual en mantenimiento eléctrico y mecánico. Para inspección de motores conviene evaluar resolución térmica, sensibilidad, rango de temperatura, enfoque, capacidad de almacenar imágenes radiométricas y facilidad para generar reportes. Si el objetivo es detectar diferencias pequeñas antes de que escalen, una mejor sensibilidad térmica marca diferencia.
La ergonomía también importa. En recorridos de planta, el operador necesita un equipo ágil, confiable y con interfaz clara. Si además el instrumento permite combinar imagen visual y térmica, etiquetar hallazgos y documentar parámetros de inspección, el flujo de trabajo mejora bastante. En entornos donde la trazabilidad es clave, contar con instrumentos adecuados y soporte técnico especializado reduce errores y acelera decisiones.
Para organizaciones que dependen de mediciones defendibles, la condición metrológica del instrumento no es un detalle menor. La calibración y la verificación periódica son parte del control del proceso de inspección. En ese contexto, un proveedor técnico con catálogo industrial y respaldo de laboratorio acreditado bajo ISO/IEC 17025:2017, como Bluemetric, aporta más que disponibilidad de equipo: aporta confianza operativa.
Cuándo conviene integrar esta técnica al plan de mantenimiento
La respuesta corta es cuando el paro cuesta más que la inspección. Eso incluye líneas de producción críticas, sistemas de bombeo, ventilación industrial, compresores, bandas transportadoras y motores que operan en ciclos continuos o severos. También tiene sentido en activos repetitivos, donde comparar unidades similares facilita detectar desviaciones.
Si la planta ya realiza análisis de vibración, mediciones eléctricas o mantenimiento basado en condición, la termografía complementa muy bien ese esquema. No compite con esas técnicas; las hace más precisas al señalar dónde mirar primero. En instalaciones con recursos limitados, incluso una ruta enfocada en motores críticos puede entregar retornos rápidos al reducir fallas súbitas y cambios innecesarios.
El punto fino está en definir criterios de criticidad y frecuencia. No todos los motores requieren la misma atención. Algunos justifican inspección mensual; otros, trimestral o semestral. Depende del impacto del activo, su historial, ambiente de operación y estabilidad del proceso.
La termografía bien aplicada no se queda en la imagen llamativa para un reporte. Se convierte en una evidencia útil para planear, priorizar y sostener la continuidad operativa con menos incertidumbre. Cuando un motor forma parte de un proceso que no admite sorpresas, ver el calor a tiempo suele ser la diferencia entre programar un mantenimiento y enfrentar un paro costoso.
