Un manómetro desajustado no solo da una lectura incorrecta. Puede provocar decisiones equivocadas en mantenimiento, variaciones de proceso, rechazo de producto y hasta riesgos de seguridad cuando la presión es una variable crítica. Por eso, entender cómo calibrar un manómetro industrial con un método correcto es una práctica básica para cualquier área de calidad, producción o instrumentación.
En planta, la calibración no consiste únicamente en “comparar contra otro equipo”. El objetivo real es verificar el error del instrumento en varios puntos de su rango, determinar si cumple con la tolerancia requerida y dejar evidencia trazable del resultado. Ahí es donde cambia la diferencia entre una revisión informal y una calibración técnicamente defendible.
Qué significa calibrar un manómetro industrial
Calibrar un manómetro industrial es comparar sus indicaciones contra un patrón de referencia con mejor exactitud, bajo condiciones controladas, para conocer su desempeño metrológico. En términos prácticos, se evalúa qué tanto se desvía la lectura del manómetro respecto a una presión conocida.
Es importante separar calibración de ajuste. La calibración mide y documenta el error. El ajuste corrige ese error, si el diseño del instrumento lo permite. Hay manómetros que pueden ajustarse y otros que, por construcción, solo pueden verificarse y reemplazarse si quedan fuera de tolerancia.
Para mantenimiento industrial, esta diferencia importa mucho. Si un instrumento está en una línea de vapor, aire comprimido, hidráulica o gas de proceso, no basta con “dejarlo parecido”. Se necesita saber si la desviación es aceptable para la aplicación específica.

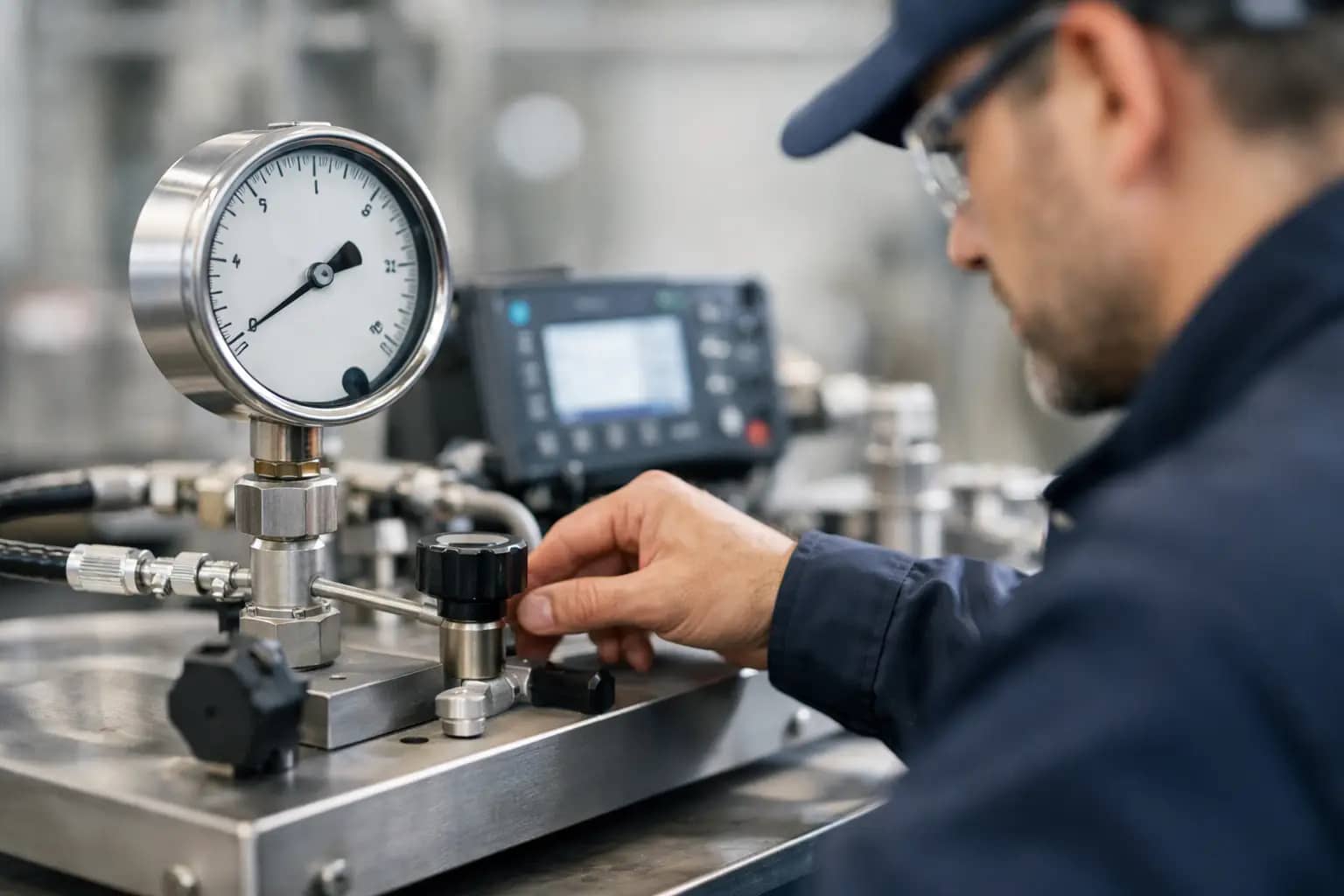

Equipo necesario para calibrar un manómetro industrial
La selección del patrón depende del rango, la resolución y la exactitud requerida. Para saber como calibrar un manometro industrial de forma correcta, el primer criterio es que el patrón tenga una incertidumbre suficientemente menor que la del equipo bajo prueba.
Lo habitual es trabajar con un calibrador de presión digital, una balanza de pesos muertos o una bomba neumática o hidráulica con referencia certificada. También se requieren mangueras, conexiones compatibles, sellos adecuados y, en muchos casos, adaptadores para evitar fugas durante la prueba.
Si el manómetro trabaja en vacío, presión compuesta o rangos altos, el arreglo cambia. No se usa el mismo método para un manómetro de 0 a 10 bar que para uno de 0 a 600 bar o para una cápsula de baja presión diferencial. El error más común en campo es intentar un procedimiento genérico para instrumentos que exigen condiciones distintas.
Cómo calibrar un manómetro industrial paso a paso
Antes de iniciar, revise el estado físico del instrumento. Si el cristal está roto, la carátula dañada, la aguja presenta fricción o la conexión tiene desgaste, la calibración puede resultar inválida o poco confiable. También conviene confirmar el rango, la división mínima, la clase de exactitud y el medio de operación.
1. Verificación previa y preparación
Aísle el manómetro del proceso y asegúrese de eliminar la presión remanente. Después limpie la conexión y monte el instrumento en el sistema de calibración. La instalación debe quedar libre de fugas, porque una pérdida pequeña ya altera la estabilidad de la lectura.
En este punto se revisa el cero. Si el manómetro, sin presión aplicada, no regresa a cero dentro de lo esperado, ya existe una señal de desviación o daño mecánico. En algunos modelos puede hacerse un ajuste inicial; en otros, solo se registra la condición.
2. Aplicación de puntos de prueba
La práctica más común es evaluar al menos cinco puntos distribuidos en el rango, por ejemplo 0, 25, 50, 75 y 100 por ciento de escala. En aplicaciones más críticas se incluyen puntos intermedios y se realiza también la secuencia descendente para revisar histéresis.
La presión debe aplicarse de manera gradual y estable. Forzar la subida con cambios bruscos dificulta la lectura y puede generar errores por asentamiento mecánico. Una vez alcanzado el punto, se compara la indicación del patrón con la del manómetro bajo prueba y se registra la diferencia.
3. Lecturas en ascenso y descenso
Un procedimiento serio no se queda solo con la subida. También se toman lecturas al bajar la presión, porque algunos manómetros muestran comportamientos distintos dependiendo del sentido de carga. Esa diferencia ayuda a identificar histéresis, fricción interna o deformación del elemento sensible.
Si la aplicación es de control de proceso con tolerancias cerradas, esta parte es especialmente relevante. Un instrumento puede verse aceptable en ascenso y fallar en descenso, lo que termina afectando la repetibilidad de la operación.
4. Cálculo del error
El error se obtiene comparando el valor indicado por el manómetro con el valor de referencia del patrón. Después se expresa en unidades de presión o como porcentaje del fondo de escala, según el criterio del procedimiento o la especificación del fabricante.
Aquí aparece un punto que suele pasarse por alto: el resultado no se interpreta igual en todas las plantas. Hay procesos donde una desviación de 1 por ciento del fondo de escala es perfectamente funcional, y otros donde ese mismo valor resulta inaceptable por requisitos de calidad, seguridad o validación.
5. Determinación de conformidad
Con los datos obtenidos, se compara el error contra la tolerancia establecida. Esa tolerancia puede venir del fabricante, del procedimiento interno, de una norma aplicable o del análisis de criticidad del proceso. Si el instrumento cumple, se documenta como conforme. Si no cumple, se evalúa ajuste, reparación o reemplazo.
No conviene forzar la aceptación de un manómetro fuera de especificación solo porque “todavía funciona”. En líneas de proceso críticas, un instrumento dudoso suele salir más caro por paros, rechazo o retrabajo que por el costo de reemplazarlo a tiempo.
Errores frecuentes al calibrar manómetros
Uno de los más comunes es usar un patrón sin trazabilidad vigente. Otro es calibrar con conexiones improvisadas que introducen fugas o volumen muerto excesivo. También es frecuente omitir el tiempo de estabilización, sobre todo en rangos bajos, donde cualquier variación pequeña afecta la lectura.
Otro problema es confundir exactitud con resolución. Que un calibrador digital muestre más decimales no significa automáticamente que sea mejor patrón para esa prueba. La capacidad real del patrón debe evaluarse con base en su certificado, su incertidumbre y la relación metrológica respecto al manómetro calibrado.
También hay errores de criterio operativo. Por ejemplo, calibrar en banco un manómetro que en servicio trabaja con pulsaciones fuertes, vibración o temperatura elevada. La calibración sigue siendo válida como referencia, pero el desempeño en campo puede variar si las condiciones reales son muy diferentes.
Cada cuánto se debe calibrar
No existe una periodicidad universal. La frecuencia depende del uso, la criticidad del punto de medición, el historial del instrumento, la severidad del ambiente y los requisitos del sistema de calidad. En algunas plantas se manejan intervalos semestrales o anuales; en otras, se ajustan con base en tendencia de resultados.
Si un manómetro trabaja en vibración constante, sobrepresiones frecuentes o medios corrosivos, el intervalo normalmente debe ser más corto. En cambio, un instrumento instalado en condiciones estables y con buen historial puede mantener su periodo sin problema. La decisión correcta se toma con datos, no por costumbre.
Cuándo conviene enviar el equipo a laboratorio
Si el instrumento forma parte de un proceso auditado, de un sistema de calidad formal o de una operación donde la trazabilidad es indispensable, lo más recomendable es recurrir a un laboratorio acreditado. Esto cobra más peso cuando se necesita evidencia documental sólida, incertidumbre declarada y cumplimiento con ISO/IEC 17025:2017.
También conviene hacerlo cuando el rango es exigente, la exactitud requerida es alta o el ajuste del instrumento necesita personal especializado. En ese escenario, el valor no está solo en emitir un certificado, sino en contar con un resultado técnicamente sustentado.
Para empresas que requieren continuidad operativa y mediciones defendibles, trabajar con un proveedor que además de suministrar instrumentación tenga laboratorio de calibración acreditado simplifica bastante la gestión. En ese modelo, la compra, la selección técnica y la trazabilidad quedan mejor integradas. Bluemetric participa precisamente en ese tipo de solución para usuarios industriales que no pueden dejar la exactitud al azar.
Cómo decidir si calibrar, ajustar o reemplazar
No todos los manómetros merecen el mismo tratamiento. Si el instrumento es económico, presenta daño mecánico visible y además falla en calibración, muchas veces el reemplazo es la decisión más eficiente. Si se trata de un equipo especial, de alta exactitud o con conexión y materiales específicos para el proceso, puede justificar ajuste o reparación.
La decisión también depende del riesgo. En una aplicación no crítica, quizá un pequeño desvío controlado sea administrable. En una línea con presión vinculada a seguridad, liberación de producto o cumplimiento normativo, la tolerancia práctica es mucho menor. Ahí no se decide por conveniencia inmediata, sino por confiabilidad operativa.
Calibrar bien un manómetro no es un trámite. Es una forma de proteger el proceso, respaldar decisiones de mantenimiento y sostener la calidad con evidencia técnica. Cuando la presión define desempeño, seguridad o cumplimiento, medir con certeza deja de ser una opción y se vuelve parte del control real de la operación.
