Cómo interpretar correctamente las mediciones de un medidor de espesor según el tipo de recubrimiento

En industrias como la automotriz 🚗, metalmecánica ⚙️, aeronáutica ✈️, naval 🚢, construcción 🏗️ o mantenimiento industrial 🛠️, medir el espesor de un recubrimiento no es solo una práctica de control de calidad ✅: es una necesidad crítica.

Sin embargo, la lectura correcta de estos valores no solo depende del medidor 📏, sino también del tipo de recubrimiento 🎨, el sustrato 🧱, el método de aplicación 🎯 y el entorno operativo 🌦️.

En este artículo, abordaremos en profundidad cómo interpretar correctamente los datos arrojados por un medidor de espesor, considerando las particularidades de cada tipo de recubrimiento. Además, exploraremos los errores comunes ❌, consejos de calibración 🔧 y ejemplos prácticos 🧪 para que tus mediciones sean precisas, confiables y certificables 📝.

1️⃣ Comprendiendo lo que mide un medidor de espesor

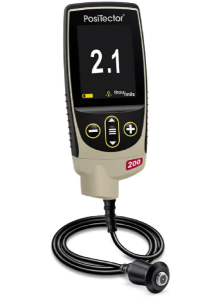

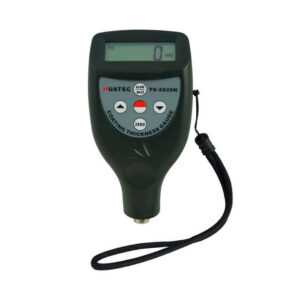

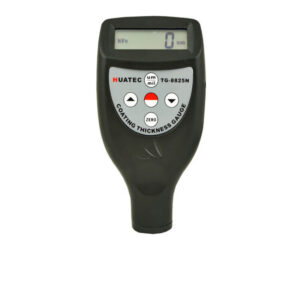

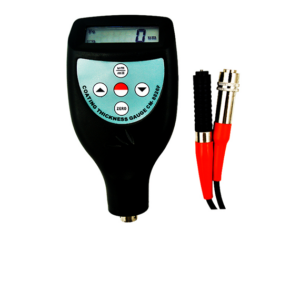

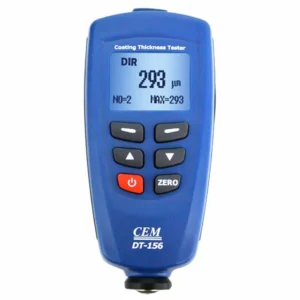

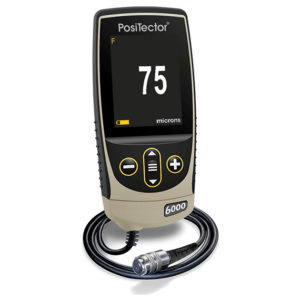

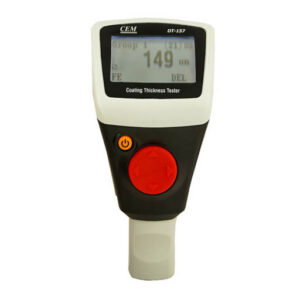

Los medidores de espesor de recubrimientos, también conocidos como medidores de película seca (DFT), son instrumentos diseñados para cuantificar el grosor de una capa sobre un sustrato. Este grosor se expresa normalmente en micras (µm) o mils (1 mil = 25,4 µm) 📐.

🔍 Principios de medición:

• 🧲 Ferromagnético (acero): Se usan principios magnéticos.

• ⚡ No ferromagnético (aluminio, cobre): Se aplica el principio de corriente de Eddy (corrientes parásitas).

• 🌊 Ultrasonido: Para mediciones sobre plásticos, madera, composites o múltiples capas.

2️⃣ Clasificación de recubrimientos y sus particularidades de medición

🎨 a) Pinturas industriales y arquitectónicas

• 🧾 Interpretación: Se espera uniformidad, pero pueden existir zonas con sobreaplicación.

• ❌ Errores comunes: No corregir la curvatura de superficies (especialmente en tubos).

• 💡 Tip: Usar bases de calibración curvas para lograr lecturas más realistas.

🧪 b) Galvanizados (zinc por inmersión en caliente)

• 📈 Interpretación: Se mide el recubrimiento metálico aplicado por difusión; puede tener rugosidad.

• ⚠️ Atención: El galvanizado incluye capas intermetálicas que pueden confundir al instrumento.

• 🛠️ Solución: Calibrar con estándares certificados específicamente para galvanizado.

🌡️ c) Recubrimientos en polvo (powder coating)

• 📏 Característica: Espesores típicos entre 50 y 150 µm.

• ⚡ Desafío: Sensibilidad al método de aplicación electrostática.

• 🚨 Interpretación: Valores fuera del rango implican problemas de curado o aplicación desigual.

🧷 d) Recubrimientos de goma o polímeros gruesos

• 🌊 Medición: Se prefiere ultrasonido, ya que muchos medidores electromagnéticos no alcanzan.

• 🧩 Problema: La adherencia y elasticidad afectan la precisión.

• 💧 Consejo: Aplicar acoplante ultrasónico adecuado y repetir la medición en diferentes puntos.

🌊 e) Recubrimientos anticorrosivos marinos

• 🌬️ Entorno: Ambientes salinos requieren mayor protección.

• ⛔ Importancia: Un recubrimiento inferior al especificado compromete la durabilidad.

• 📘 Interpretación: Correlacionar mediciones con norma ISO 12944 o SSPC PA2.

3️⃣ Calibración y ajuste según el tipo de recubrimiento

Antes de realizar cualquier interpretación, es crucial calibrar el equipo 🧰:

• 🟰 Calibración cero: Se hace sobre el sustrato limpio sin recubrimiento.

• 📐 Calibración con estándares: Usar láminas calibradas de espesor conocido.

• 🌀 Compensación de forma: Fundamental para superficies no planas (tuberías, bordes, ángulos).

⚠️ Muchos errores de interpretación provienen de una mala calibración previa al trabajo.
✅ Bluemetric recomienda usar calibradores trazables a estándares internacionales (📏 NIST o ISO 🌐).

4️⃣ Interpretación de datos en campo: qué buscar

📊 a) Promedio vs. valor puntual

Un solo valor puede ser engañoso 🤔. Lo ideal es tomar múltiples mediciones (mínimo 5 por zona) y calcular:

• 📈 Promedio

• ⬆️ Máximo

• ⬇️ Mínimo

• 📏 Desviación estándar

📘 b) Conformidad normativa

Interpretar el espesor con base en normas como:

• 📗 ISO 19840

• 📘 SSPC PA2

• 📙 ASTM D7091

Estas establecen rangos aceptables de tolerancia entre la especificación y el espesor real.

✔️ c) Criterios de aceptación

🔍 Por ejemplo, una especificación de 100 µm ±20% implica una aceptación entre 80 y 120 µm.
❌ Una lectura de 75 µm debería ser rechazada, salvo justificación técnica o recubrimiento adicional.

5️⃣ Casos prácticos

🏗️ Caso 1: Pintura epóxica en estructura metálica

• Espesor especificado: 120 µm

• Lecturas tomadas: 98, 115, 112, 121, 124

• ✅ Interpretación: Dentro del rango aceptable, pero con tendencia descendente. Puede indicar necesidad de ajuste en boquillas de pistola.

🧱 Caso 2: Recubrimiento en polvo sobre aluminio

• Espesor especificado: 80 µm

• Lecturas tomadas: 63, 65, 68, 71, 75

• ⚠️ Diagnóstico: Aplicación insuficiente. Riesgo de exposición prematura del sustrato a ambientes agresivos.

6️⃣ Recomendaciones finales de Bluemetric

✅ Utiliza siempre un medidor apropiado para el sustrato y recubrimiento.
✅ Realiza una calibración completa antes de cada jornada.
✅ Aplica normas técnicas para dar validez a tus mediciones.
✅ Registra y documenta los datos con soporte fotográfico si es posible 📸.
✅ Capacita a tu equipo en interpretación de resultados y control estadístico 📊.

🧭 Conclusión

Interpretar correctamente las mediciones de un medidor de espesor no solo requiere de conocimiento técnico del instrumento, sino también de criterio profesional según el tipo de recubrimiento y su contexto de uso 🎯.

En Bluemetric, no solo ofrecemos los mejores medidores del mercado 🏆, sino también asesoría técnica especializada 👩‍🔬👨‍🔧 para que tu trabajo supere los estándares.
