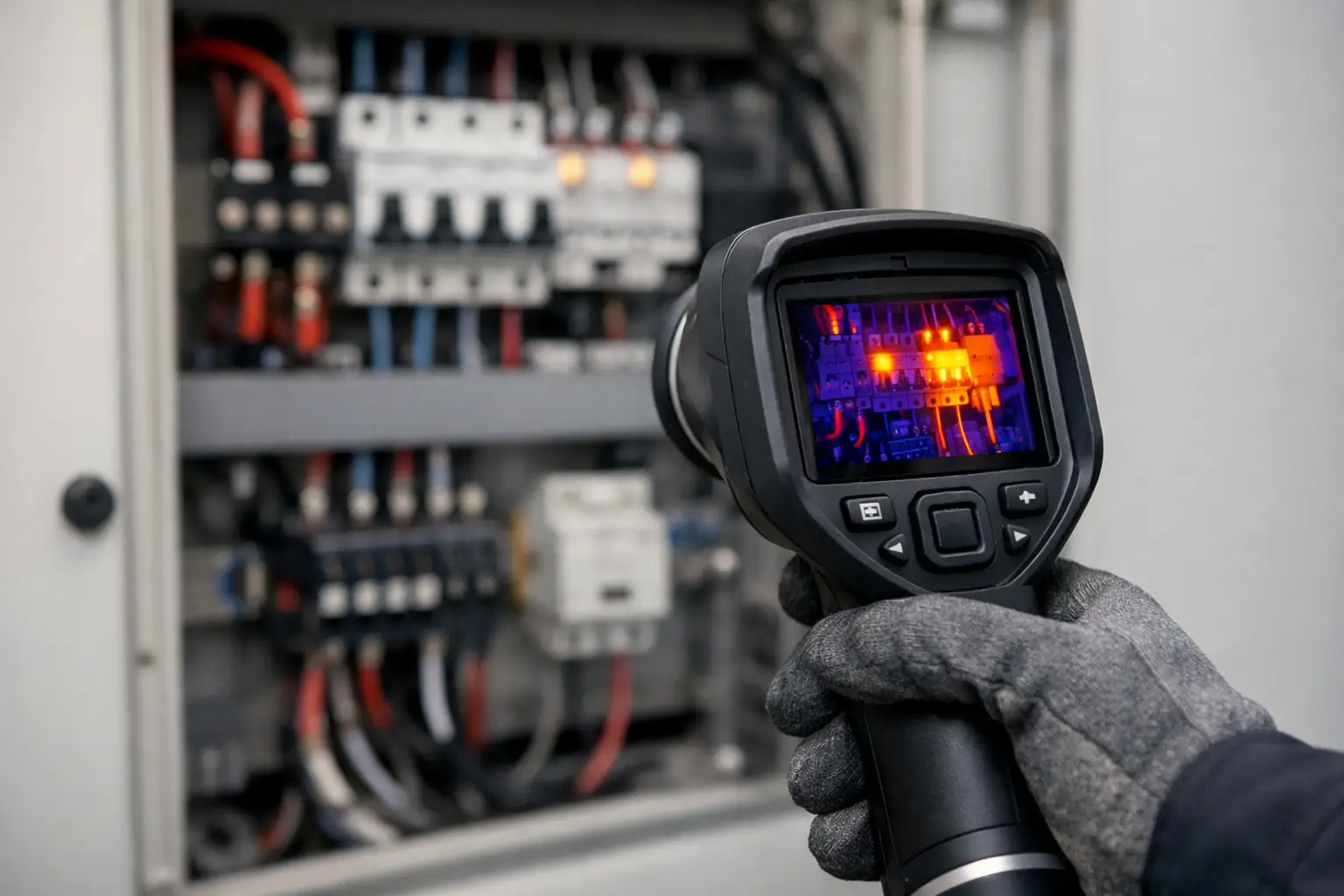

Un punto caliente en un tablero no suele dar segundas oportunidades. Cuando aparece una elevación de temperatura en una barra, un interruptor o una conexión, el problema ya está avanzando hacia una falla, una parada no programada o un evento de seguridad. Por eso, una cámara termográfica para tableros eléctricos no es un accesorio de inspección. Es una herramienta de diagnóstico para mantenimiento, confiabilidad y continuidad operativa.
Por qué usar una cámara termográfica para tableros eléctricos
La termografía permite ver diferencias de temperatura sin contacto y a distancia. En tableros eléctricos, eso significa identificar anomalías mientras el sistema está en operación, justo cuando muchas fallas se manifiestan con mayor claridad. Un borne flojo, una fase desbalanceada, una conexión sulfatada o un interruptor con resistencia anormal suelen dejar una firma térmica antes de provocar una interrupción mayor.
La ventaja operativa es clara: se detectan condiciones incipientes sin desmontar, sin tocar partes energizadas y sin depender únicamente de inspección visual. Para áreas de mantenimiento eléctrico e ingeniería de planta, esto reduce tiempos de diagnóstico y permite priorizar intervenciones con evidencia térmica.
Ahora bien, no toda imagen caliente significa falla crítica, ni toda falla eléctrica se detecta solo con termografía. La lectura correcta depende de carga, emisividad, reflejos, distancia, resolución del equipo y experiencia del operador. Por eso la selección de la cámara importa tanto como el procedimiento de inspección.
Qué fallas puede detectar en tableros eléctricos
Una cámara termográfica bien seleccionada ayuda a localizar sobretemperaturas asociadas con conexiones flojas, terminales mal prensadas, fusibles sobrecargados, interruptores con deterioro interno, desbalances entre fases y puntos de alta resistencia. También es útil para comparar componentes equivalentes dentro del mismo tablero y detectar desviaciones térmicas que no deberían existir bajo condiciones similares.
En subtableros, centros de carga, CCM, gabinetes de distribución y paneles de control, la comparación entre fases y entre componentes homogéneos es una de las aplicaciones más valiosas. Si dos interruptores alimentan cargas comparables y uno opera con una diferencia térmica marcada, ya existe una señal concreta para inspección detallada.
También hay un beneficio en seguridad. La termografía permite mantener distancia del punto inspeccionado, lo cual reduce exposición directa durante revisiones rutinarias. Desde luego, esto no sustituye el análisis de riesgo eléctrico ni el uso de EPP correspondiente. La cámara es una herramienta de inspección; el procedimiento seguro sigue siendo indispensable.
Cómo elegir una cámara termográfica para tableros eléctricos
En este punto conviene evitar la compra por precio o por una sola especificación llamativa. Para tableros eléctricos, el desempeño real depende de un conjunto de variables.
Resolución térmica
La resolución del detector define cuánto detalle puede capturar la imagen. En tableros con componentes compactos, conductores cercanos y terminales pequeñas, una resolución baja puede mostrar una zona caliente sin permitir distinguir con precisión qué elemento está generando la anomalía. Para inspecciones generales puede funcionar un nivel básico, pero en mantenimiento industrial conviene buscar resoluciones que permitan identificar conexiones y dispositivos individuales con mayor claridad.
Sensibilidad térmica
La sensibilidad térmica, usualmente expresada como NETD, indica la capacidad del equipo para detectar diferencias pequeñas de temperatura. Cuanto mejor sea este valor, más fácil será ver variaciones sutiles entre componentes similares. Esto es útil cuando la falla apenas comienza y todavía no genera una sobretemperatura extrema.
Rango de medición y precisión
No basta con ver una imagen térmica atractiva. En aplicaciones eléctricas interesa medir dentro de rangos coherentes con la operación del tablero y contar con precisión suficiente para comparar tendencias. Si el equipo será usado para mantenimiento predictivo, seguimiento de condición o documentación técnica, la confiabilidad de la lectura toma más peso que la apariencia visual de la imagen.
Óptica y campo de visión
Muchos tableros se inspeccionan en cuartos eléctricos con espacio limitado. En esos casos, el campo de visión debe permitir capturar zonas completas sin obligar al operador a adoptar posiciones incómodas o inseguras. En cambio, si se revisan celdas más grandes o equipos a mayor distancia, puede ser útil evaluar ópticas distintas o cámaras con mejor desempeño a distancia.
Enfoque de la imagen
El enfoque influye directamente en la calidad del diagnóstico. Una imagen fuera de foco puede alterar la lectura de temperatura aparente y dificultar la localización exacta del punto caliente. En aplicaciones críticas, el enfoque manual o asistido suele dar mayor control, especialmente cuando se inspeccionan componentes pequeños dentro de gabinetes densos.
Funciones de análisis y reporte
Para áreas de mantenimiento y calidad, la capacidad de generar reportes es más que una comodidad. Un equipo con software adecuado, almacenamiento ordenado de imágenes, marcadores térmicos y parámetros configurables facilita la trazabilidad de la inspección. Esto ayuda a sustentar hallazgos, comparar campañas y justificar acciones correctivas.
Lo que cambia entre una cámara básica y una de uso industrial
La diferencia no siempre está solo en la calidad de imagen. En entornos industriales, también pesan la resistencia física, la estabilidad de medición, la velocidad de arranque, la interfaz para trabajo de campo y la confiabilidad del fabricante en soporte técnico y calibración.
Una cámara básica puede ser suficiente para revisiones ocasionales o aplicaciones no críticas. Pero cuando la inspección forma parte del programa de mantenimiento preventivo o predictivo, el costo de una lectura deficiente puede ser mucho mayor que la diferencia de inversión inicial. Un falso negativo en un tablero principal o una interpretación dudosa en un centro de control de motores puede terminar en paro de línea, reemplazos urgentes o riesgo operativo.
Por eso, en compras técnicas, conviene evaluar el ciclo completo de uso: frecuencia de inspección, criticidad de los activos, necesidad de evidencia documental, requerimientos de auditoría interna y respaldo metrológico. Ahí es donde una solución profesional ofrece más valor real.
Buenas prácticas al inspeccionar tableros eléctricos con termografía
La cámara no reemplaza el criterio técnico. Para obtener resultados consistentes, la inspección debe hacerse bajo condiciones comparables de carga y con un procedimiento definido. Revisar un tablero con cargas mínimas puede ocultar anomalías que sí aparecerían en operación normal.
También es necesario considerar emisividad y superficies reflectivas. En componentes metálicos pulidos, la lectura puede verse afectada por reflejos térmicos del entorno. En esos casos, el operador debe interpretar con cuidado la imagen y, si es necesario, complementar con métodos de referencia o ajustes adecuados en el equipo.
La comparación entre fases, entre componentes idénticos y contra históricos del mismo activo suele ser más útil que una temperatura aislada. Un punto a cierta temperatura puede no ser anormal por sí mismo, pero sí volverse relevante cuando supera claramente a sus equivalentes bajo la misma carga.
Otro aspecto crítico es documentar contexto: corriente de operación, tipo de carga, hora, ubicación, condición del tablero y fotografía visible si el equipo lo permite. Sin ese contexto, una imagen térmica pierde valor para seguimiento y toma de decisiones.
Cuándo conviene integrar calibración y trazabilidad
No todas las inspecciones exigen el mismo nivel documental. Si la termografía se usa como referencia rápida para mantenimiento interno, la exigencia puede ser menor. Pero en procesos con auditorías, protocolos de calidad, validación de condición o decisiones económicas relevantes, la trazabilidad gana importancia.
Contar con respaldo de calibración ayuda a sostener la confiabilidad del instrumento dentro de un sistema de gestión. Para empresas que operan con estándares de calidad estrictos, o que requieren mediciones defendibles ante clientes y auditorías, este punto no debe dejarse al final de la compra. En ese sentido, trabajar con un proveedor especializado como Bluemetric puede simplificar la selección del equipo y su soporte posterior, especialmente cuando también se valora atención técnica y servicios asociados.
Qué revisar antes de comprar
Antes de decidir, conviene aterrizar la aplicación real. No es lo mismo inspeccionar tableros de baja tensión en mantenimiento general que revisar activos críticos en manufactura continua, energía o infraestructura. La elección cambia si se requiere alta frecuencia de uso, reporteo formal, almacenamiento de evidencia o integración en rutas predictivas.
También vale la pena definir quién operará la cámara. Un usuario con experiencia puede aprovechar funciones avanzadas de análisis y ajuste. Un equipo de campo con rotación de personal quizá necesite una interfaz más simple y rápida de usar. La mejor cámara no es la más costosa, sino la que entrega datos útiles de forma consistente dentro del entorno de trabajo.
Finalmente, el soporte postventa pesa más de lo que parece. Disponibilidad, asesoría para selección, opciones de calibración y acompañamiento técnico pueden marcar la diferencia entre un equipo que se utiliza de forma estratégica y uno que termina subutilizado.
Una cámara termográfica para tableros eléctricos bien elegida no solo detecta calor. Ayuda a decidir con anticipación, intervenir con criterio y proteger la continuidad de operación cuando el margen de error es mínimo.
